Verpackung großteile: So schützen Sie schwere Industriebauteile

Für schwere oder überdimensionale Industrieteile ist eine maßgeschneiderte Schwergutkiste oder Stahlrahmenkonstruktion mit Innenfixierung und Korrosionsschutz die verlässlichste Lösung. Bei der Verpackung großer Teile entscheiden drei Kriterien über Erfolg oder Transportschaden: Statik und Tragfähigkeit, eine durchdachte Ladungssicherung im Inneren der Kiste sowie ein Korrosionsschutzkonzept, das zur Transportdauer passt.

Vor dem Versand gehören folgende Schritte in jeden Ablaufplan:

Statische Prüfung und bei komplexen Geometrien ein Prototyp oder 3D‑Modell vor der Serienfertigung
Klare Kennzeichnung von Anschlag‑ und Zurrpunkten sowie vollständige Übergabedokumentation an Spedition und Verladeteam
Korrosionsschutzmaßnahmen (VCI, Trockenmittel), abgestimmt auf Lager‑ und Transportzeit

Bei hohen Stückzahlen, Exportfracht oder sehr speziellen Bauteilgeometrien lohnt sich der Blick auf einen erfahrenen Verpackungsdienstleister, der Konstruktion, Prüfung und Konservierung aus einer Hand anbietet.

Wichtige Erkenntnisse

Eine sichere Großteileverpackung entsteht erst durch das Zusammenspiel von tragfähiger Konstruktion, exakter Innenfixierung und einem zur Transportdauer passenden Korrosionsschutz.

Thema	Details
Material nach Gewicht wählen	Holzkisten für mittlere Lasten, Stahlrahmen mit redundanten Trägern für sehr hohe Massen.
Korrosionsschutz auf Route abstimmen	VCI‑Folie reicht kurzfristig, Aluminiumverbund und Trockenmittel für Seefracht und Langzeitlagerung.
Statik vor Serienbau prüfen	3D‑CAD und Prototyp machen Belastungsfälle sichtbar, bevor Material verarbeitet wird.
Normen früh berücksichtigen	ISPM 15 für Holzverpackungen und ISO‑Zertifizierungen bei Dienstleistern vor Auftragsvergabe klären.
Transportpartner einbinden	LC unterstützt mit Erfahrung aus Kranlogistik und Kontraktlogistik bei Verladung und Fahrzeugwahl.

Inhaltsverzeichnis

Verpackung für große Objekte: Welche Materialien und Aufbauweisen funktionieren?
Wie schützt man Großteile durch gutes Verpackungsdesign?
Welcher Korrosionsschutz eignet sich für Großteileverpackung?
Wie sichert man Großteile innen und übergibt sie an das Verladeteam?
Wann lohnt sich Lohnverpackung für Großteile?
Was zählt eigentlich als Großteil in der Industrieverpackung?
Wie funktioniert der Transport verpackter Großteile?
Welche Normen und Zertifizierungen gelten für Großteileverpackungen?
Was kostet Großteileverpackung und wo lohnt sich Investition?
Quellen

Verpackung für große Objekte: Welche Materialien und Aufbauweisen funktionieren?

Die Wahl des Packmittels hängt vom Gewicht, der Geometrie und dem Transportweg ab, nicht vom Zufall. Holzkisten bleiben bei vielen Großteilen die wirtschaftlichste Lösung: Sie verteilen die Last über eine Bodenkonstruktion aus Kanthölzern, lassen sich vor Ort anpassen und bieten über Sperrleisten und Diagonalstreben ausreichend Stabilität für mittlere bis hohe Gewichte. Ihr Nachteil zeigt sich bei sehr hohen Massen oder bei wiederholtem Umschlag, wo Holz an seine Grenzen stößt.

Für extreme Lasten setzen Fachbetriebe auf Stahlrahmen oder vollständige Stahlkonstruktionen. Schwergutverpackungen entstehen dabei als Einzelanfertigungen, die exakt auf Packgut und Verkehrsträger zugeschnitten sind, und bei sehr hohen Ladungsgewichten kommen Stahlträger zum Einsatz, die punktuelle Überlastungen an den Hebepunkten verhindern. Reichelt Verpackungen fertigt Schwergutkisten mit unterstützenden Eisenträgern und plant den Aufbau vorab über 3D‑Modelle.

Empfindliche Konturen wie Turbinenschaufeln oder Sensorgehäuse brauchen eine andere Lösung: Faserguss‑Inlays und steife Formpappen halten die Komponente exakt an ihrem Platz und schaffen gleichzeitig Stauraum für Kleinteile und Zubehör. Ergänzend übernehmen VCI‑Folien und Aluminiumverbundfolien den Korrosionsschutz, besonders bei Seefracht.

Holzkisten: wirtschaftlich, flexibel, Grenzen bei Extremgewicht.
Stahlrahmen: für hohe Massen und definierte Hebepunkte
Faserguss‑Inlays: präzise Fixierung empfindlicher Formen
VCI‑ und Aluminiumverbundfolien: Korrosionsschutz auf langen Routen

Profi-Tipp: Planen Sie Zurrpunkte und Kontrollöffnungen schon in der Konstruktionsphase ein, nicht erst beim Verladen. Ein nachträglich gebohrtes Loch in einer fertigen Stahlkiste kostet Zeit, die im Terminplan meist fehlt.

Wie schützt man Großteile durch gutes Verpackungsdesign?

Gute Großteileverpackung folgt keinem Zufallsprinzip, sondern nachvollziehbaren Gestaltungsregeln. Diese Prinzipien lassen sich aus etablierten Leitlinien für Industrieverpackungen ableiten und wirken in jeder Projektphase, von der ersten Skizze bis zur Übergabe an die Spedition.

Schützen: Die Verpackung muss Stöße, Vibration und Feuchte abfangen, bevor sie das Bauteil erreichen.
Kompaktheit: Jeder ungenutzte Hohlraum erhöht Volumen, Frachtkosten und das Risiko von Bewegung im Inneren.
Einfachheit: Das Verladeteam muss die Verpackung ohne Sonderwissen öffnen und wieder verschließen können.
Offensichtlichkeit: Anschlagpunkte, Schwerpunktmarkierungen und Warnhinweise gehören außen sichtbar angebracht.
Modularität: Standardisierte Bauteile wie Kufen, Rahmenprofile oder Inlay‑Module senken Fertigungszeit und Fehlerquote.
Ergonomie: Griffleisten, definierte Hebepunkte und ein sinnvolles Gewichtslimit pro Modul schonen das Verladepersonal.
Nachhaltigkeit: Wiederverwendbare Rahmen und recyclingfähige Barrierematerialien senken die Kosten über mehrere Zyklen.

In automatisierten Fertigungslinien lassen sich Kompaktheit und Modularität leicht in Stücklisten und CAD‑Vorlagen abbilden. Bei manueller Einzelanfertigung, wie sie bei Großteilen die Regel ist, entscheidet oft die Erfahrung des Verpackers darüber, ob diese Regeln tatsächlich in Holz und Stahl umgesetzt werden.

Welcher Korrosionsschutz eignet sich für Großteileverpackung?

Die Wahl des Korrosionsschutzes hängt fast ausschließlich von Transportweg und Lagerdauer ab, nicht vom Bauteilwert allein. VCI‑Produkte (Volatile Corrosion Inhibitors) erzeugen eine Schutzatmosphäre im Inneren der Verpackung, die Metalloberflächen vor Oxidation bewahrt, ohne dass ein Ölfilm aufgetragen werden muss. Transparente VCI‑Folien haben dabei einen praktischen Zusatznutzen: Zollbehörden können den Inhalt sichtprüfen, ohne die Folie aufzuschneiden, was bei Exportsendungen Zeit spart und die Schutzwirkung erhält.

Bei Seefracht oder tropischen Routen reicht einfache VCI‑Folie oft nicht aus. Hier kommen Aluminiumverbundfolien oder mehrlagige Barrierefolien zum Einsatz, die Feuchtigkeit über Wochen zuverlässig abhalten. Solche Korrosionsschutzverpackungen bieten einen längeren Schutzzeitraum und sind vielfach recyclingfähig, lassen sich zudem mit Trockenmitteln kombinieren, um die relative Luftfeuchte im Packstück gezielt zu senken.

Kurze Lager- oder Transportzeit (Tage bis wenige Wochen): VCI‑Folie allein
Seefracht oder tropisches Klima: Aluminiumverbund plus Trockenmittel
Langzeitlagerung über Monate: Kombination aus Barrierefolie, VCI und regelmäßiger RLf‑Kontrolle

Wie sichert man Großteile innen und übergibt sie an das Verladeteam?

Die innere Fixierung entscheidet darüber, ob ein Bauteil unbeschädigt am Zielort ankommt, selbst wenn die Außenverpackung perfekt gebaut ist. Bei sehr hohen Massen gelten definierte Lastpfade und mehrere redundante Tragelemente als Best Practice: Statt eines einzelnen Eisenträgers verteilen mehrere Träger die Last und vermeiden punktuelle Überlastung an einzelnen Auflagepunkten.

Vor dem Serienbau lohnt sich eine statische Verifikation. 3D‑CAD‑Modelle und Prototypen machen Fixierungspunkte und mögliche Belastungsfälle früh sichtbar, bevor teures Material verarbeitet wird. Schockindikatoren an kritischen Stellen dokumentieren zusätzlich, ob während des Transports unzulässige Erschütterungen aufgetreten sind, was bei Reklamationen als Nachweis dient.

Für die Übergabe an Verladeteam und Spedition braucht es klare, schriftliche Vorgaben:

Anschlagpunkte eindeutig markiert und im Übergabeprotokoll dokumentiert
Zurrpunkte für die Ladungssicherung auf dem Fahrzeug klar erkennbar
Blockierungen gegen seitliches Verrutschen fest im Packstück verankert
Kennzeichnung von Schwerpunkt, Kippgefahr und Handhabungshinweisen außen sichtbar

Diese Schnittstelle zwischen Verpackung und Fahrzeugbeladung wird in der Praxis häufig unterschätzt, dabei entstehen gerade hier viele vermeidbare Schäden.

Wann lohnt sich Lohnverpackung für Großteile?

Nicht jedes Unternehmen sollte Großteileverpackung intern aufbauen. Ab einem gewissen Volumen, bei Exportfracht mit besonderen Zollanforderungen oder bei Bauteilen, die außerhalb des eigenen Know‑hows liegen, rechnet sich die Zusammenarbeit mit einem spezialisierten Verpackungsdienstleister meist schneller, als man denkt. Anbieter wie FORMA Baumgarten bieten Lohnverpackung von Großteilen inklusive Qualitätsprüfung und kundenspezifischer Fertigung an und zeigen damit, wie ausgelagerte Verpackungsprozesse in der Praxis funktionieren.

Ein guter Verpackungsdienstleister liefert typischerweise mehr als nur die Kiste:

Konstruktion und statische Auslegung nach Bauteilgeometrie und Transportklasse
3D‑CAD‑Planung und Prüfberichte als Nachweis für Auftraggeber und Versicherer
Konservierung, VCI‑Behandlung und Zwischenlagerung bei längeren Vorlaufzeiten

Wer Verpackung und Transport früh zusammendenkt, vermeidet die teuersten Fehler, denn die meisten Transportschäden entstehen an der Schnittstelle zwischen Packstück und Fahrzeug, nicht während der reinen Fahrt.

Bei Angebotsanfragen sollten Sie nach Zertifizierungen wie DIN EN ISO 9001, nach Referenzprojekten mit vergleichbaren Bauteilgewichten und nach klaren Angaben zu Tragfähigkeit und Transportklasse fragen. Ein Logistikpartner wie LC bringt seine Erfahrung aus der Kranlogistik und Kontraktlogistik ein, wenn Verpackung, Verladung und Transport aufeinander abgestimmt werden müssen.

Was zählt eigentlich als Großteil in der Industrieverpackung?

Als Großteil gilt in der Industrieverpackung jedes Bauteil, dessen Gewicht, Volumen oder Geometrie eine Standardkartonage oder Palettierung ausschließt. Typische Beispiele sind Turbinenrotoren, Getriebegehäuse, Werkzeugmaschinen, Transformatoren, Pumpenaggregate und komplette Anlagenmodule. Diese Bauteile haben oft ein Gewicht von mehreren hundert Kilogramm bis zu mehreren Tonnen und häufig empfindliche Oberflächen oder Präzisionsflächen, die schon kleine Kontaktschäden nicht verzeihen.

Der Unterschied zur Standardverpackung liegt nicht nur in der Größe. Ein Turbinenrotor etwa hat rotierende Wuchtflächen, die durch Kontakt mit der Verpackung Mikrobeschädigungen erleiden können, während ein Getriebegehäuse offene Flansche und Dichtflächen besitzt, die vor mechanischer Belastung und Feuchte geschützt werden müssen. Bei einem kompletten Anlagenmodul kommen oft mehrere dieser Anforderungen gleichzeitig zusammen: Schwerpunktlage, empfindliche Anbauteile, elektrische Komponenten und ein hoher Warenwert.

Diese Vielfalt erklärt, warum Großteileverpackung praktisch nie von der Stange kommt. Jedes Bauteil braucht eine eigene Analyse von Schwerpunkt, Angriffsflächen für Hebezeuge und kritischen Kontaktzonen, bevor überhaupt die Materialwahl für die Verpackung feststeht. Wer diesen Schritt überspringt und eine Standardkiste anpasst, riskiert genau die Schäden, die eine maßgeschneiderte Lösung verhindern soll.

Wie funktioniert der Transport verpackter Großteile?

Die Verpackung ist nur die halbe Aufgabe, denn der Transportweg entscheidet mit, welche Schutzstufe tatsächlich nötig ist. Bei reinem Straßentransport innerhalb Europas reichen meist Standardaufbauten aus Holz oder Stahl mit VCI‑Schutz, während internationale Routen mit mehreren Umschlagpunkten und Grenzabfertigungen deutlich robustere Konstruktionen und zusätzliche Dokumentation verlangen.

Beim Handling zählt vor allem die Zahl der Umschlagvorgänge. Jedes Mal, wenn ein Packstück per Kran, Gabelstapler oder Portalhubwagen bewegt wird, steigt das Risiko einer Fehlbelastung an den Anschlagpunkten. Deshalb sollte die Verpackung von Anfang an für die tatsächlich geplanten Hebemittel ausgelegt sein, nicht für ein theoretisches Idealszenario. Bei Großraumtransporten mit Sondergenehmigungen kommen oft zusätzliche Anforderungen an Abmessungen und Schwerpunktlage hinzu, die schon in der Verpackungskonstruktion berücksichtigt werden müssen.

Zwischenlagerung ist ein oft unterschätzter Risikofaktor. Steht ein Packstück wochenlang im Freien oder in einer unklimatisierten Halle, verändert sich die Korrosionsschutzwirkung messbar, besonders wenn Trockenmittel nicht rechtzeitig ausgetauscht werden. Wer Transportmittel, Umschlagpunkte und Lagerzeiten schon in der Angebotsphase mit dem Verpackungskonzept abstimmt, spart sich spätere Sonderlösungen unter Zeitdruck.

Welche Normen und Zertifizierungen gelten für Großteileverpackungen?

Für Holzverpackungen im internationalen Warenverkehr gilt der Standard ISPM 15, der eine Hitzebehandlung oder Begasung des Holzes vorschreibt, um die Verschleppung von Schadorganismen zu verhindern. Ohne die entsprechende Kennzeichnung wird eine Holzkiste an vielen Grenzen zurückgewiesen, unabhängig davon, wie stabil sie konstruiert ist. Wer regelmäßig exportiert, sollte diese Kennzeichnung als festen Bestandteil jeder Holzverpackung behandeln, nicht als optionalen Zusatz.

Auf Unternehmensebene signalisiert eine Zertifizierung nach DIN EN ISO 9001 ein dokumentiertes Qualitätsmanagement, das bei der Auswahl eines Verpackungsdienstleisters ein sinnvolles Ausschlusskriterium sein kann. Ergänzend verlangen viele Auftraggeber Prüfberichte zu Tragfähigkeit und Transportklasse, die belegen, dass eine Verpackung für die geplante Belastung ausgelegt wurde und nicht nur nach Erfahrungswert gebaut ist.

Diese Nachweise ersetzen keine individuelle technische Prüfung, geben aber eine verlässliche Grundlage für die Zusammenarbeit mit einem neuen Anbieter. Bei sicherheitsrelevanten Transporten, etwa mit erhöhtem Kippmoment oder besonderen Ladungssicherungsanforderungen, sollten Zertifizierungen und Prüfberichte immer gemeinsam mit dem Transportpartner für die sichere Planung von Schwertransporten abgestimmt werden, damit Verpackungsnorm und Ladungssicherung nicht getrennt betrachtet werden.

Was kostet Großteileverpackung und wo lohnt sich Investition?

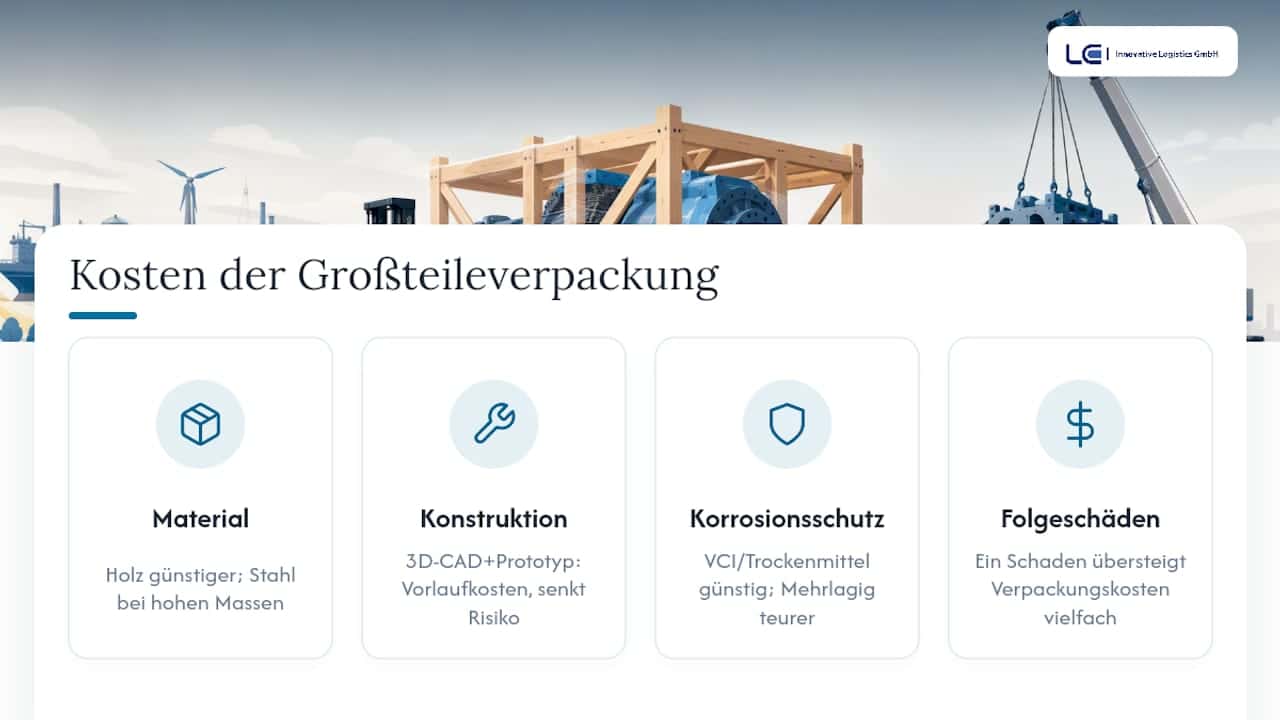

Die Kosten einer Großteileverpackung setzen sich aus mehreren Faktoren zusammen, die selten alle gleichzeitig sichtbar sind. Materialwahl ist ein Treiber: Eine einfache Holzkiste kostet deutlich weniger als eine Stahlrahmenkonstruktion mit mehreren redundanten Tragelementen, doch bei sehr hohen Massen ist Stahl schlicht die einzige technisch vertretbare Option. Ein zweiter Faktor ist der Konstruktionsaufwand: 3D‑CAD‑Planung und ein Prototyp verursachen Vorlaufkosten, senken aber das Risiko einer Fehlkonstruktion, die im Zweifel weit teurer wird als jede Vorabprüfung.

Korrosionsschutz schlägt sich ebenfalls in der Kalkulation nieder, meist aber moderat im Vergleich zum Gesamtprojekt. VCI‑Folie und Trockenmittel sind vergleichsweise günstig, während mehrlagige Barrierefolien für Seefracht oder Langzeitlagerung den Materialaufwand erhöhen. Wer hier spart und stattdessen einen Korrosionsschaden am Zielort repariert, zahlt in aller Regel deutlich mehr, als die bessere Verpackung gekostet hätte.

Der größte Kostenblock liegt oft nicht in der Verpackung selbst, sondern in vermiedenen Folgeschäden. Ein einziger Transportschaden an einem hochwertigen Bauteil, etwa einem Turbinengehäuse, kann die Mehrkosten für eine maßgeschneiderte Verpackung um ein Vielfaches übersteigen. Wirtschaftlich sinnvoll ist deshalb nicht die billigste Verpackung, sondern jene, deren Schutzniveau tatsächlich zum Bauteilwert und zur Transportstrecke passt.

Praxiseinwurf: Typische Fehler und wie man sie vermeidet

Ein häufiger Fehler in der Praxis: Die Verpackung wird fertig gebaut, bevor überhaupt ein Transportpartner eingebunden ist, und dann passen Anschlagpunkte nicht zu den verfügbaren Hebemitteln. Wer den Transportpartner schon während der Konstruktionsphase einbezieht, spart sich teure Nachbesserungen kurz vor der Verladung.

LC als Partner für Verpackung, Verladung und Transport von Großteilen

Eine passende Verpackung nützt wenig, wenn die Schnittstelle zur Verladung nicht funktioniert. Genau hier liegt der Unterschied zu einem reinen Verpackungsbetrieb: LC bringt über 30 Jahre Erfahrung in Kranlogistik, Kontraktlogistik und Schwertransport mit und kennt die praktischen Anforderungen an Anschlagpunkte, Zurrpunkte und Fahrzeugauswahl aus eigener Projektarbeit, nicht nur aus der Theorie.

Statt Verpackung und Transport getrennt zu planen, lässt sich LC schon in der Konstruktionsphase einbinden, etwa um Hebepunkte und Fahrzeuganforderungen frühzeitig abzustimmen. Das reduziert das Risiko, dass eine technisch einwandfreie Kiste am Verladetag nicht zum vorgesehenen Tieflader passt. LC übernimmt darüber hinaus Beratung zur Ladungssicherung, die Organisation der Verladung sowie bei Bedarf die Zwischenlagerung des Packstücks bis zum Abtransport.

Wer ein konkretes Großteileprojekt plant, sollte Verpackung und Transport frühzeitig gemeinsam denken. Auf der Seite zur sicheren Planung von Schwertransporten finden Logistikverantwortliche die nächsten Schritte, um ein Angebot für ihr Projekt einzuholen.
