Transformatortransport: Praxisleitfaden für Logistikentscheider

Transformatortransporte werden als projektbasierte Schwertransporte geplant: Die Wahl der Transportmethode (Kesselbrücke, Girder-Frame, SPMT, Schiene oder Binnenschiff), technische Prüfungen zu Schwerpunkt und Anschlagpunkten, Routen- und Genehmigungsprüfung sowie eine vollständige Kostenaufstellung sind unmittelbar zu beauftragen. Wer diese vier Schritte in den ersten 48–72 Stunden einleitet, vermeidet die teuersten Nachträge und sichert realistische Terminplanung.

Sofortmaßnahmen für die ersten 48–72 Stunden:

• Lastdaten beim Hersteller anfordern: Gesamtgewicht, Abmessungen, Schwerpunktangaben (Centre of Gravity) und zulässige Anschlagpunkte
• Streckengutachten und Brückenprüfung beauftragen, Genehmigungsfristen realistisch einplanen
• Interne Projektorganisation benennen: Wer koordiniert Hersteller, Spediteur, Behörden und Versicherer?

Wichtige Erkenntnisse

Ein erfolgreicher Transformatortransport erfordert vollständige Lastdaten, frühzeitige Genehmigungsplanung und eine transparente Kostenaufstellung, die alle Nebenkosten von Anfang an einschließt.

Inhaltsverzeichnis

• Welche Transportmethode eignet sich für Ihren Transformator?
• Was muss der Hersteller technisch liefern, bevor der Transport geplant werden kann?
• Wie läuft die Routenplanung und Genehmigung für Schwertransporte ab?
• Welche technischen Anforderungen gelten beim Heben, Umladen und Verzurren?
• Welche Infrastrukturrisiken treten bei Transformatortransporten am häufigsten auf?
• Wie setzt sich der Preis für einen Transformatortransport zusammen?
• Wer ist für was verantwortlich, und wie sieht ein realistischer Zeitplan aus?
• Was zeigt ein reales Großprojekt über die Grenzen der Standardplanung?
• Wie unterstützt LC Innovative Logistics Ihr Transformator-Projekt konkret?
• Was Logistikentscheider beim Transformatortransport wirklich unterschätzen
• LC Innovative Logistics: Ihr Partner für komplexe Transformatortransporte
• Quellen

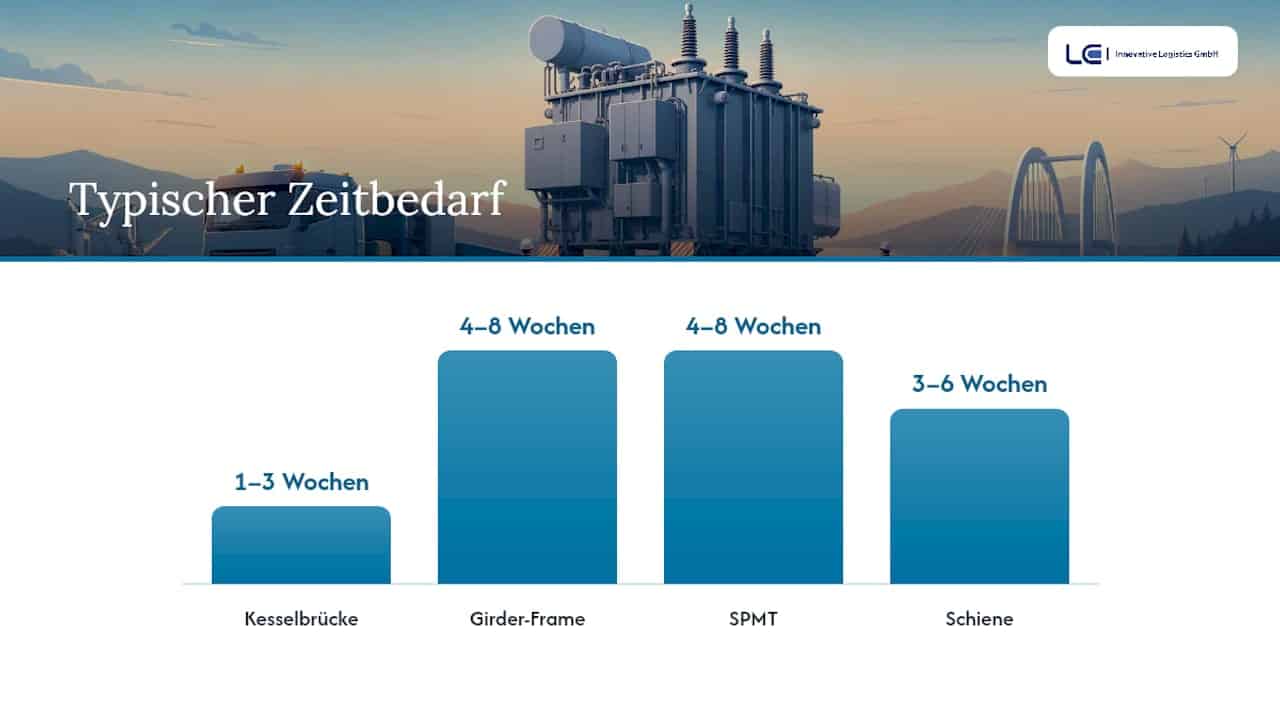

Welche Transportmethode eignet sich für Ihren Transformator?

Die Methodenwahl hängt primär von Gewicht, Abmessungen und der verfügbaren Infrastruktur auf der Transportstrecke ab. Fünf Verfahren dominieren die Praxis:

Kesselbrücke (Lowbed-Trailer): Standardlösung für Transformatoren bis ca. 100 Tonnen Gesamtgewicht. Flexibel, weit verfügbar, vergleichsweise kurze Vorlaufzeiten. Grenzen liegen bei extremen Abmessungen und Gewichten jenseits der Straßenzulassung.

Girder-Frame-Trailer: Für sehr schwere und lange Einheiten, bei denen die Last zwischen zwei Zugmaschinen aufgehängt wird. Ermöglicht deutlich höhere Nutzlasten als konventionelle Tieflader und lässt sich mit Achslinien skalieren. Der Engineering-Aufwand ist erheblich: Adapter, Lastverteilungsberechnungen und Genehmigungen für Sonderkonfigurationen sind zwingend.

SPMT (Self-Propelled Modular Transporter): Modulfahrwerke, die sich in Achsanzahl und Konfiguration frei anpassen lassen. Ideal für enge Werksgelände, Hafenumschlag und Situationen, in denen konventionelle Zugmaschinen keinen Platz haben. Hohe Tageskosten, aber oft die einzige technisch zulässige Lösung bei extremen Übergrößen.

Schiene: Für sehr schwere Transformatoren mit Bahnanschluss am Hersteller- und Zielort. Geringere Straßenbelastung, aber abhängig von Gleisinfrastruktur, Verladeterminals und Koordination mit dem Netzbetreiber.

Binnenschiff / RoRo: Bei Transporten entlang schiffbarer Wasserstraßen oder für internationale Überführungen. Kostengünstig bei großen Gewichten, aber logistisch aufwendig durch Vor- und Nachlauftransporte.

Für Spezialtransporte mit nicht standardisierten Abmessungen sind häufig Kombinationen mehrerer Methoden erforderlich. (Schwertransport)

Praktische Entscheidungsregel: Liegt das Transportgewicht unter 80 Tonnen und sind die Abmessungen straßenverkehrsrechtlich genehmigungsfähig, ist die Kesselbrücke die wirtschaftlichste Wahl. Ab 150 Tonnen oder bei Längen über 30 Metern ist der Girder-Frame oder SPMT zu prüfen. Besteht ein Bahnanschluss und übersteigt das Gewicht 200 Tonnen, sollte die Schiene als Hauptstrecke kalkuliert werden.

Was muss der Hersteller technisch liefern, bevor der Transport geplant werden kann?

Ohne vollständige Lastdaten vom Hersteller ist kein belastbares Angebot möglich. Wer hier auf Schätzwerte setzt, riskiert Nachträge in fünfstelliger Höhe oder Transportschäden, die den Transformator unbrauchbar machen.

Unabdingbare Lastdaten:

• Gesamtgewicht und Gewichtsverteilung pro Lademeter (für Achslastberechnungen)
• Außenabmessungen mit und ohne Anbauteile (Buchholzrelais, Kühlrippen, Konservator)
• Schwerpunktangaben (Centre of Gravity) in drei Achsen, mit Toleranzangaben
• Zulässige Anschlag- und Hebepunkte mit den jeweils maximal zulässigen Lasten
• Angaben zu Verpackung, Ölbefüllung oder Trockentransport (Stickstoffbefüllung)

Verpackung und Schutzmaßnahmen: Transformatoren sind empfindlich gegenüber Vibrationen und Feuchtigkeit. Der Hersteller muss Vorgaben zur Stoßdämpfung, zu Feuchtigkeitsschutzmaßnahmen und gegebenenfalls zur Teilung von Anbauteilen (Split-Konzept) liefern. Bypass-Maßnahmen für den Netzbetrieb während der Transportphase sind separat mit dem Netzbetreiber abzustimmen.

Erforderliche Dokumente: Transportzeichnungen mit maßstabsgerechten Darstellungen, Hebepläne, Prüfzeugnisse, CE-Kennzeichnung und Typenschild sowie der Zollstatus bei internationalen Lieferungen. Die CIGRE-Technical Brochure empfiehlt detaillierte Spezifikationsprüfungen, Lastverteilungspläne und Schwerpunktangaben als Grundlage jeder Transportevaluation, um mechanische Schäden in der Logistikkette zu vermeiden.

Profi-Tipp: *Fordern Sie vom Hersteller eine schriftliche Bestätigung, dass die Schwerpunktangaben nach der Endmontage (inkl. Ölfüllung) gemessen wurden, nicht auf Basis von CAD-Daten.

Wie läuft die Routenplanung und Genehmigung für Schwertransporte ab?

Die Genehmigungsphase ist der häufigste Grund für Projektverzögerungen. Wer sie unterschätzt, zahlt entweder für Eilverfahren oder verschiebt den Inbetriebnahmetermin.

1. Streckengutachten beauftragen: Ein unabhängiges Ingenieurbüro prüft die gesamte Route auf Brückentragfähigkeiten, Unterführungshöhen, Kurvenradien und Straßenbreiten. Bei Strecken über mehrere Bundesländer ist das Gutachten für jedes Bundesland separat einzureichen.
2. Großraum- und Schwertransportgenehmigung beantragen: Die zuständigen Straßenverkehrsbehörden der Bundesländer erteilen streckenbezogene Erlaubnisse. Bei bundesländerübergreifenden Transporten koordiniert das VEMAGS-System (Verfahrensmanagement für Großraum- und Schwertransporte) die Anträge.
3. Polizeiliche Begleitung klären: Ab bestimmten Abmessungs- und Gewichtsgrenzen ist eine Polizeibegleitung Pflicht. Kosten und Verfügbarkeit variieren je nach Bundesland erheblich.
4. Netzbetreiber abstimmen: Bei Transporten unter Freileitungen oder in der Nähe von Umspannwerken ist die Abstimmung mit dem zuständigen Netzbetreiber zwingend, um Sperrzeiten und Sicherheitsabstände festzulegen.
5. Sperrzeiten und Nachtfahrten einplanen: Viele Kommunen erlauben Schwertransporte nur nachts oder an Wochenenden. Diese Zeitfenster sind frühzeitig zu reservieren.
6. Infrastrukturmaßnahmen koordinieren: Temporäre Brückenverstärkungen, das Entfernen von Schilderbrücken oder Ampeln sowie Verkehrslenkungsmaßnahmen müssen mit den jeweiligen Baulastträgern abgestimmt werden.

Zeitbedarf: Standardgenehmigungen für unkomplizierte Strecken dauern 2–4 Wochen. Komplexe Verfahren mit mehreren Bundesländern, Brückenprüfungen und Sondermaßnahmen erfordern 6–8 Wochen oder länger. Eilverfahren sind möglich, aber mit deutlichen Aufpreisen verbunden.

Für eine strukturierte Übersicht zu Routenplanung und Genehmigungsverfahren bei nationalen und internationalen Schwertransporten empfiehlt sich eine frühzeitige Abstimmung mit dem Spediteur.

Welche technischen Anforderungen gelten beim Heben, Umladen und Verzurren?

Kranplanung und Hebevorgang

Die Kranauswahl richtet sich nach dem Gesamtgewicht des Transformators, den verfügbaren Anschlagpunkten und den Platzverhältnissen am Hersteller- und Zielort. Bei Gewichten über 100 Tonnen ist ein Tandemhub mit zwei Kranen häufig die einzige sichere Option. Hierfür sind Hebeberechnungen und eine Centre-of-Gravity-Dokumentation zwingend, da die Lastverteilung zwischen beiden Kranen präzise berechnet werden muss.

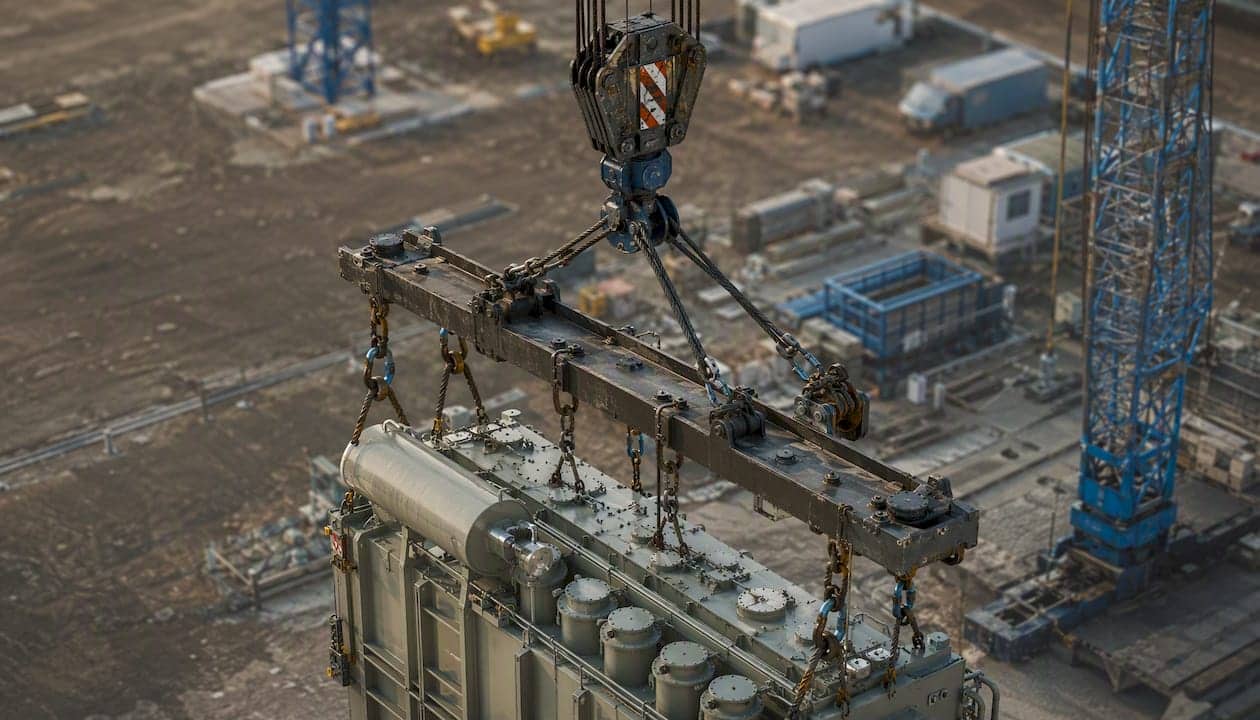

Temporäre Hilfskonstruktionen (Traverse, Spreizbalken, Adapterschienen) werden eingesetzt, wenn die Anschlagpunkte des Transformators nicht direkt mit dem Krangeschirr kompatibel sind. Diese Konstruktionen müssen statisch nachgewiesen und abgenommen sein.

Verzurrung und Ladungssicherung

Hersteller-Transportanweisungen schreiben konkrete Mindestanforderungen vor: Für Gießharztransformatoren fordert die Transportanweisung von SGB-SMIT mindestens vier Ratschengurte pro Transformator auf dem Fahrzeug sowie die Einhaltung zulässiger Anschlagpunkte. Umladungen sind in vielen Fällen ausdrücklich untersagt oder erfordern eine gesonderte Genehmigung des Herstellers.

Die CIGRE-Empfehlungen liefern die anerkannte Referenzbasis für Lastverteilungspläne, Verzurrkonzepte und die Dokumentation von Hebepunkten. Lastverteilungsplanken zwischen Transformatorboden und Fahrzeugladefläche verhindern Punktlasten, die die Tankwandung beschädigen können.

Profi-Tipp: Lassen Sie Verzurrkonzept und Hebeplan vor Transportbeginn vom Hersteller schriftlich freigeben. Diese Freigabe ist im Schadensfall entscheidend für die Versicherungsregulierung und klärt die Haftungsfrage eindeutig.

Umladen und SPMT-Einsatz

Bei beengten Werksgeländen oder wenn der Transformator vom Fertigungsbereich zur Verladestelle bewegt werden muss, kommen SPMT zum Einsatz. Der Wechsel von SPMT auf einen konventionellen Trailer erfordert eine eigene Hebeplanung und ausreichend Platz für den Kranaufbau. Platzrestriktionen in der Fabrik sind frühzeitig mit dem Hersteller zu klären.

Welche Infrastrukturrisiken treten bei Transformatortransporten am häufigsten auf?

Brücken sind das häufigste Hindernis. Viele Brücken auf deutschen Bundesstraßen und Kreisstraßen sind für Schwertransporte nicht ohne Weiteres freigegeben. Temporäre Verstärkungsmaßnahmen (Stahlträger-Unterstützungen, Lastverteilungsplatten) sind aufwendig und kostspielig, aber in der Praxis regelmäßig erforderlich.

Beim Schwertransport eines Transformators nach Schmallenberg waren umfangreiche Straßenverstärkungen, nächtliche Transportfenster und weiträumige Verkehrsbehinderungen notwendig. Das Projekt illustriert, dass selbst auf gut erschlossenen Strecken erhebliche Infrastrukturmaßnahmen anfallen können, die im Vorfeld nicht immer vollständig absehbar sind.

Bahnübergänge stellen ein weiteres kritisches Element dar. Die Überfahrt eines Schwertransports über einen Bahnübergang erfordert die Abstimmung mit dem Eisenbahninfrastrukturbetreiber, Sperrzeiten für den Bahnbetrieb und gegebenenfalls temporäre Gleisverstärkungen. Bei sehr schweren Transformatoren kann eine eigene Bahnquerungskonstruktion erforderlich werden.

Unterführungen, Kreisverkehre und enge Ortsdurchfahrten sind weitere Engstellen, die im Streckengutachten zu identifizieren sind. Nachtfahrten reduzieren Verkehrsbehinderungen, erhöhen aber die Koordinationsanforderungen an Begleitfahrzeuge und Polizei.

Risikopriorisierung: Brücken mit Tragfähigkeiten unter 60 Tonnen auf der geplanten Route sollten als erste geprüft werden. Streckenabschnitte durch Ortschaften mit Schilderbrücken oder Oberleitungen sind frühzeitig zu identifizieren, da deren Demontage und Wiederherstellung Wochen in Anspruch nehmen kann.

Wie setzt sich der Preis für einen Transformatortransport zusammen?

Der initiale Frachttarif deckt in der Regel nur den reinen Fahreinsatz. Branchenanalysen zeigen, dass Nachträge für Streckengutachten, Brückenertüchtigung, Begleitfahrzeuge und polizeiliche Maßnahmen regelmäßig zu Budgetüberschreitungen führen. Als grobe Marktorientierung nennt der Transport Scanner für Transformatortransporte Richtpreise von ca. 1.500–8.000 € exklusive Nebenkosten, abhängig von Gewicht, Strecke und Fahrzeugkonfiguration.

Bei internationalen Transporten kommen Zollformalitäten und Dokumentationsaufwand hinzu. Für grenzüberschreitende Lieferungen empfiehlt sich die frühzeitige Klärung des Zollstatus und der Versandprozesse, um Verzögerungen an Grenzen zu vermeiden.

Ausschreibungs-Checkliste für vergleichbare Angebote: Bieter müssen folgende Informationen erhalten, um Nachträge zu vermeiden: vollständige Lastdaten (Gewicht, Abmessungen, CG), Streckenbeschreibung mit Start- und Zielkoordinaten, Angabe zu Zeitfenstern und Sperrzeiten, Informationen zu bekannten Engstellen, Anforderungen an Krankapazitäten am Zielort sowie Versicherungsanforderungen des Auftraggebers.

Wer ist für was verantwortlich, und wie sieht ein realistischer Zeitplan aus?

Rollenmatrix

1. Hersteller: Liefert Lastdaten, Transportzeichnungen, Hebepläne und Freigaben für Verzurrkonzepte. Koordiniert den Werkshub und stellt Ansprechpartner für technische Rückfragen bereit.
2. Netzbetreiber: Definiert Anforderungen an Bypass-Maßnahmen, stimmt Sperrzeiten für Freileitungen ab und koordiniert die Inbetriebnahme am Zielort.
3. Spediteur / Projektlogistiker: Verantwortet Routenplanung, Genehmigungsmanagement, Fahrzeugeinsatz, Krankoordination und Gesamtprojektsteuerung.
4. Behörden: Erteilen Genehmigungen, koordinieren Polizeibegleitung und genehmigen Infrastrukturmaßnahmen.
5. Versicherer: Deckt Transportrisiken ab, prüft Sicherheitskonzepte und definiert Anforderungen an Dokumentation und Schadensprotokoll.

Realistischer Zeitplan

• Technische Vorbereitung und Lastdaten: 2–4 Wochen (abhängig von Herstellerkapazität)
• Streckengutachten und Genehmigungen: 2–8 Wochen (je nach Streckenkomplexität)
• Infrastrukturmaßnahmen vor Ort: 1–4 Wochen (Brückenverstärkungen, Schilderdemontage)
• Werkshub und Verladung: 1–3 Tage
• Transport und Überführung: 1 Tag bis mehrere Wochen (je nach Strecke und Methode)
• Endaufstellung und Wiedermontage: 1–2 Wochen
• Inbetriebnahme: Abhängig von Netzbetreiber und Prüfungsanforderungen

Kommunikations- und Eskalationspunkte: Weichen die tatsächlichen Schwerpunktangaben nach der Endmontage von den Planwerten ab, ist sofort der Spediteur zu informieren, da Hebeplan und Verzurrkonzept neu berechnet werden müssen. Verzögerungen bei Genehmigungen sind dem Netzbetreiber frühzeitig zu melden, um Bypass-Maßnahmen gegebenenfalls zu verlängern.

Wichtige Meilensteine:

• Lastdaten vollständig und schriftlich bestätigt
• Streckengutachten abgeschlossen und Genehmigungen beantragt
• Infrastrukturmaßnahmen abgeschlossen und abgenommen
• Versicherungsschutz bestätigt und Police ausgestellt
• Werkshub erfolgreich durchgeführt und Transportfreigabe erteilt

Was zeigt ein reales Großprojekt über die Grenzen der Standardplanung?

Ein aktuelles Projekt dokumentiert, was bei extremen Transformatorabmessungen tatsächlich erforderlich wird: Für einen sehr großen Transformator wurden ein maßgeschneiderter AL600 Girder-Frame-Trailer, eigens gefertigte Adapter und koordinierte Wechsel von SPMT zu Trailerkombinationen eingesetzt. Temporäre Bahnquerungen und mehrstufige Umladevorgänge waren Teil der Lösung, nicht die Ausnahme.

Kernlehre aus diesem Projekt: Standardausrüstung reicht bei Transformatoren über 200 Tonnen häufig nicht aus. Maßgeschneiderte Hardware, koordinierte Mehrtechnik-Einsätze und frühzeitiges Engineering sind keine Luxus-Option, sondern die Voraussetzung für einen sicheren Transport. Wer erst beim Verladen merkt, dass die Anschlagpunkte nicht mit dem verfügbaren Krangeschirr kompatibel sind, verliert Tage und zahlt für Notlösungen.

Regionale Berichterstattung zu Transformatortransporten bestätigt dieses Muster: Projekte verlaufen selten in einem einzigen Schritt. Produktionsabholung, Streckenüberführung, Zwischenlager und Weitertransport zum Aufstellungsort sind typische Phasen, die separate Koordination erfordern.

Konkrete Learnings für Planer:

• Adapter und Sonderkonstruktionen frühzeitig mit dem Hersteller abstimmen, nicht erst bei der Verladung
• Mehrstufige Transportketten (SPMT → Trailer → Schiff) von Anfang an in der Zeitplanung berücksichtigen
• Bahnquerungen und Brückenüberfahrten als eigenständige Projektphasen behandeln, mit separatem Zeitpuffer
• Versicherungsschutz für jeden Umladeschritt separat prüfen

Wie unterstützt LC Innovative Logistics Ihr Transformator-Projekt konkret?

LC Innovative Logistics bringt über 30 Jahre Erfahrung in nationalen und internationalen Schwertransporten mit und deckt den gesamten Leistungsumfang ab, den ein Transformatortransport erfordert:

• Technische Prüfungen: Hebeberechnungen, Centre-of-Gravity-Dokumentation, Lastverteilungspläne und Streckengutachten aus einer Hand
• Genehmigungsmanagement: Koordination aller behördlichen Verfahren über Bundesländer hinweg, inklusive VEMAGS-Anträge und Polizeibegleitung
• Spezialisiertes Equipment: Kesselbrücken, Girder-Frame-Trailer, SPMT und Kranlogistik für Gewichte und Abmessungen jenseits des Standards
• Komplettlogistik: Werkshub, Überführung, Endaufstellung und Koordination aller Beteiligten (Hersteller, Netzbetreiber, Behörden, Versicherer)
• Versicherung und Haftung: Klärung des Versicherungsschutzes für jeden Transportabschnitt und jeden Umladeschritt

Für eine schnelle Angebotserstellung benötigt LC folgende Informationen: Gesamtgewicht und Abmessungen, Schwerpunktangaben, Start- und Zielort, gewünschter Liefertermin und bekannte Engstellen auf der Route. Mit diesen Daten erstellt LC ein vollständiges Angebot inklusive Nebenkosten, ohne versteckte Nachträge. Nehmen Sie Kontakt auf und starten Sie Ihr Projekt mit einem erfahrenen Schwertransport-Partner, der Engineering und Logistik aus einer Hand liefert.

Was Logistikentscheider beim Transformatortransport wirklich unterschätzen

Die Branche spricht gern von der „Königsdisziplin der Logistik“, wenn es um Transformatortransporte geht. Das stimmt. Aber der Begriff verdeckt, wo die eigentlichen Fehler passieren: nicht beim Transport selbst, sondern in den Wochen davor.

Die häufigste Fehleinschätzung ist die Annahme, dass ein erfahrener Spediteur alle Probleme löst, sobald der Auftrag erteilt ist. Das stimmt nur, wenn der Spediteur vollständige und korrekte Lastdaten erhält, ausreichend Vorlaufzeit für Genehmigungen hat und frühzeitig in die Infrastrukturplanung eingebunden wird. Wer den Spediteur erst vier Wochen vor dem geplanten Transporttermin kontaktiert und dann feststellt, dass die Genehmigung acht Wochen dauert, hat ein strukturelles Planungsproblem, kein Logistikproblem.

Ein zweiter blinder Fleck: die Kostenstruktur. Der Basispreis eines Angebots ist selten der Endpreis. Brückenertüchtigungen, Polizeibegleitung und Kranstunden tauchen oft erst im Nachtrag auf, weil sie zum Zeitpunkt der Ausschreibung noch nicht vollständig bekannt waren. Die Lösung ist nicht, den günstigsten Anbieter zu wählen, sondern den Anbieter, der alle Nebenkosten von Anfang an transparent auflistet.

Und schließlich: Engineering ist kein Zusatzservice, sondern die Grundlage. Hebeberechnungen, Centre-of-Gravity-Dokumentation und Lastverteilungspläne sind keine Formalitäten, die man nachreichen kann. Sie entscheiden darüber, ob der Transport sicher ist und ob der Versicherungsschutz im Schadensfall greift. Wer hier spart, spart an der falschen Stelle.

LC Innovative Logistics: Ihr Partner für komplexe Transformatortransporte

Transformatortransporte, bei denen Standardlösungen nicht ausreichen, sind das Kerngeschäft von LC Innovative Logistics. Mit über 30 Jahren Erfahrung in nationalen und internationalen Schwertransporten liefert LC Engineering und Logistik aus einer Hand: von der technischen Prüfung über das Genehmigungsmanagement bis zur Endaufstellung. Der Unterschied zu einem reinen Frachtanbieter liegt in der Tiefe der Vorbereitung. LC prüft Strecken, berechnet Lasten, koordiniert Behörden und stellt sicher, dass keine versteckten Nachträge entstehen.

Für Projektleiter in der Energiewirtschaft, die einen Transformatortransport ausschreiben oder vorbereiten, ist der erste Schritt einfach: Lastdaten und Streckeninformationen zusammenstellen und ein vollständiges Angebot anfordern. LC erstellt auf dieser Basis eine transparente Kalkulation inklusive aller Nebenkosten. Mehr zur Unternehmensgeschichte und Kompetenz von LC sowie zu den Spezialtransport-Leistungen finden Sie direkt auf der Website. Kontaktieren Sie LC jetzt für ein unverbindliches Erstgespräch.
