Export sicher: Seefeste Verpackung für Maschinen mit 6 Tonnen Praxisfall

Seefeste Verpackung für Maschinen verlangt immer eine Kombination aus drei Elementen: einer Konservierung gegen Korrosion, einer wasserdampfdichten Barriere aus Alu‑Verbundfolie und einer korrekt berechneten Trockenmittelmenge. Ziel ist eine geringe relative Luftfeuchte im Hüllraum über die gesamte Transportdauer. Die Verpackung sitzt dabei auf einem statisch ausgelegten Tragrahmen, der Kran- und Staplerhandling ohne Verformung erlaubt. Ohne Dichtheitsprüfung und lückenlose Dokumentation bleibt jede noch so sorgfältige Konstruktion ein Risiko.

Kurz gesagt:

  • Die richtige Trockenmittelmenge für seefeste Verpackungen muss anhand des Hüllvolumens, der Transportzeit und der klimatischen Route exakt berechnet werden.
  • Ein vollständiges Dichtheits- und Nahtprüfungsprotokoll vor Verschluss sowie die Fotodokumentation-sind entscheidend, um Schäden durch Feuchtigkeit zu vermeiden.
  • Der Tragrahmen muss statisch ausgelegt und mit formschlüssiger Verschraubung gefertigt sein, wobei Holzunterkonstruktionen für den Export meist praktischer sind.
  • Kombinationen aus konservierenden Schutzfilmen, VCI‑Systemen und wasserdichter Aluminium‑Verbundfolie verbessern den Korrosionsschutz bei längeren Transporten.
  • Spezialisierte Anbieter für seefeste Verpackung sollten geprüfte Referenzen, IPPC-Konformität und eine umfassende Dokumentation nachweisen können.

Inhaltsverzeichnis

Seefeste Verpackung Maschinen: Welche Materialien welchen Schutz übernehmen

Jedes Material im Verpackungsaufbau erfüllt eine eigene Funktion, und wer sie verwechselt, verschwendet Geld oder riskiert Feuchteschäden. VCI‑Systeme bilden dabei das Rückgrat des Korrosionsschutzes: Sie geben eine flüchtige Schutzschicht auf Metalloberflächen ab und wirken oft innerhalb von 24 Stunden nach der Versiegelung, wie Coplax in seiner Erklärung zur VCI‑Methode beschreibt.

Die praktische Auswahl folgt dabei klaren Mustern:

  • VCI‑Papier eignet sich zum Umwickeln von Einzelteilen und für Zwischenlagen, besonders bei kantigen Geometrien mit mechanischem Schutzbedarf.
  • VCI‑Folien und ‑Beutel kapseln größere Baugruppen hermetisch ab und eignen sich für Bauteile mit unregelmäßiger Form.
  • VCI‑Emitter schützen Hohlräume und Langzeitlager, etwa Getriebeinnenräume, in die keine Folie passt.
  • Alu‑Verbundfolie dient als eigentliche Sperrfolie gegen Wasserdampf. Sie gilt als Industriestandard, um die relative Luftfeuchte im Innenraum dauerhaft zu senken, wie Lipack Solutions bei seeseefester Maschinenverpackung feststellt.
  • Trockenmittel auf Silica-, Aktivkohle- oder Salzbasis binden Restfeuchte, die trotz Barriere im Hüllraum verbleibt.

Bei elektrischen Baugruppen kommt ein weiterer Faktor hinzu: ESD‑Schutz gegen elektrostatische Entladung. Sensible Steuerungen und Leiterplatten benötigen leitfähige oder ableitfähige Verpackungsmaterialien zusätzlich zur Feuchtebarriere, ein Aspekt, den auch FRP Haulage im Zusammenhang mit dem Transport sensibler Elektronik hervorhebt.

Stahlgestell vs Holzkiste: So bauen Sie den Tragrahmen für Schwergut

Der Tragrahmen ist kein Zubehör, sondern das statische Rückgrat der gesamten Verpackung. Er verteilt die Last so, dass Kran- und Staplerhandling die Maschine nicht verformen oder verschieben kann, und er nimmt die Kräfte auf, die beim Mehrfachumschlag im Hafen entstehen.

  1. Quertraversen unter dem Maschinenkörper verteilen das Gewicht gleichmäßig auf mehrere Aufnahmepunkte statt auf einzelne Kanten.
  2. Formschlüssige Verschraubung statt reiner Vernagelung verhindert, dass sich Bauteile bei Vibration oder Schräglage lösen.
  3. Kettenschutz an allen Kranaufnahmen bewahrt Lackierung und Gehäuse vor Druckstellen beim Anheben.

Bei der Materialwahl stehen Stahlgestell und Holzkiste als klassische Alternativen gegenüber. Holzunterkonstruktionen sind günstiger und schneller zu fertigen, unterliegen jedoch der internationalen Pflanzenschutzregelung IPPC/ISPM 15, die eine Wärmebehandlung oder Begasung des Holzes vor dem Export vorschreibt. Stahlgestelle entfallen von dieser Pflicht, sind aber schwerer und teurer in der Herstellung. Für die meisten Maschinenexporte bleibt die Holzunterkonstruktion mit zertifiziertem Holz die praktikablere Lösung.

Korrosionsschutz Verpackung: VCI‑Systeme und werkseitige Konservierung richtig kombinieren

Konservierung und Barrierefolie sind kein Entweder-oder, sondern greifen ineinander. Werkseitige Konservierung, etwa mit ölbasierten Schutzfilmen, schützt blanke Metallflächen direkt am Bauteil. VCI‑Systeme ergänzen das, indem sie den gesamten Hüllraum mit einer Schutzatmosphäre versehen, auch an Stellen, die eine Ölschicht nicht erreicht.

Typische Kombinationen für Langstreckentransporte sehen so aus:

  • Ölbasierte Konservierung an Lagerflächen, Führungsschienen und blanken Wellen.
  • VCI‑Papier oder ‑Folie als zweite Schutzschicht direkt auf der Maschine.
  • Alu‑Verbundfolie als äußere, wasserdampfdichte Hülle über der gesamten Einheit.

Vor der Inbetriebnahme am Zielort muss die Konservierung wieder entfernt werden, und genau hier passieren die meisten Fehler. Ölfilme müssen gespült, Hydrauliksysteme entlüftet und VCI‑Rückstände von Kontaktflächen entfernt werden, bevor die Maschine anläuft. Wer diesen Schritt überspringt, riskiert Fehlfunktionen durch Restöl in Dichtungen oder Luft in Hydraulikleitungen.

Profi-Tipp: Dokumentieren Sie vor dem Verschluss genau, welche Konservierungsmittel an welcher Stelle aufgetragen wurden. Das spart dem Empfänger vor Ort erhebliche Zeit beim Entkonservieren und verhindert, dass vergessene Stellen unbehandelt bleiben.

Wie berechnet man die Trockenmittelmenge für seefeste Verpackung?

Die Trockenmittelmenge lässt sich nicht schätzen, sie muss berechnet werden. Grundlage sind vier Parameter: das Hüllvolumen der Verpackung, die Wasserdampfdurchlässigkeit des verwendeten Barrierematerials, die geplante Transportdauer und die klimatische Route, etwa ein Transport durch die Tropen mit entsprechend höherer Luftfeuchte. Diese normbasierte Bestimmung senkt das Korrosionsrisiko deutlich gegenüber pauschalen Faustwerten, wie SR Regensburger für die Seefrachtverpackung betont.

Vor dem endgültigen Verschluss gehören drei Prüfschritte zwingend zum Ablauf:

  1. Kontrolle aller Schweißnähte und Foliennähte auf Dichtheit, oft per einfachem Über- oder Unterdrucktest.
  2. Fotodokumentation jeder Nahtstelle und jedes eingelegten Trockenmittelbeutels vor dem finalen Verschluss.
  3. Abgleich der berechneten Trockenmittelmenge mit der tatsächlich eingelegten Menge im Übergabeprotokoll.

Die häufigsten Fehlerquellen sind unzureichende Dosierung, undichte Schweißnähte an den Folienecken und ein falsch angenommenes Hüllvolumen, wenn die Maschine nachträglich noch Anbauteile erhält.

Ladungssicherung und Umschlag: Was seefeste Verpackung leisten muss

Die beste Barrierefolie nützt wenig, wenn die Verpackung beim Umschlag beschädigt wird. Deshalb muss die Verpackungskonstruktion direkt mit der Ladungssicherung verzahnt sein, nicht als nachträgliche Zugabe.

  • Zurrpunkte am Tragrahmen müssen so positioniert sein, dass sie mit den Formschlusselementen der Verpackung zusammenwirken, nicht gegen sie.
  • Kran- und Staplerkontaktstellen benötigen definierte Aufnahmen mit Kantenschutz, damit Gabeln oder Ketten die Barrierefolie nicht durchstoßen.
  • Mehrfachumschlag, also der Wechsel zwischen Lkw, Kran und Container, oft mehrmals pro Route, erhöht das Risiko von Mikrorissen in der Folie mit jedem zusätzlichen Handling-Schritt.

Bei Containerverladung kommt die Meldung des Verified Gross Mass (VGM) hinzu, eine seit den SOLAS‑Änderungen 2016 verschärfte Pflicht, die Reeder ohne korrekte Gewichtsangabe gar nicht mehr annehmen, wie die Arbeitsanweisung von Hermetic zu Verpackung und Konservierung für Seefracht festhält. Diese Abstimmung mit dem Carrier gehört ebenso zur Planung internationaler Schwertransporte wie die Verpackung selbst.

Praxisfall: Seefeste Exportverpackung für eine 6‑Tonnen‑Förderanlage

Ein reales Projekt zeigt, wie die einzelnen Elemente in der Praxis zusammenkommen. Eine Förderanlage mit rund sechs Tonnen Gewicht sollte nach Brasilien exportiert werden, mit den üblichen Herausforderungen: hohe Luftfeuchte auf der Route, mehrfacher Umschlag im Hafen und Kranverladung an beiden Enden.

  1. Anforderungsanalyse: Feuchteschutz über die gesamte Tropenroute, Korrosionsschutz für blanke Metallteile, sichere Kranaufnahmen für das Gewicht.
  2. Konstruktion: Holzunterkonstruktion mit Sperrholzbeplankung, formschlüssige Verschraubung statt Vernagelung, VCI‑Schutz kombiniert mit einer nach Volumen berechneten Trockenmittelmenge.
  3. Ausführung: Vollständige Fotodokumentation der Nahtstellen vor Verschluss, Übergabeprotokoll mit allen Mengen und Seriennummern.

Das Ergebnis war ein schadfreier Export ohne Korrosionsschäden am Zielort, wie Reichelt Transportverpackungen zu diesem konkreten Projekt berichtet. Die zentrale Lektion aus solchen Projekten: Die Berechnung der Trockenmittelmenge und die IPPC‑konforme Holzbehandlung sind keine Formalitäten, sondern entscheiden am Ende darüber, ob die Anlage direkt anlaufen kann oder erst repariert werden muss.

Fotodokumentation vor Verladung: Was gehört ins Übergabeprotokoll?

Fotodokumentation ist kein Nice-to-have, sondern der Nachweis, den Sie im Streitfall brauchen. Sie sollte vor dem finalen Verschluss entstehen und mehrere Aufnahmen umfassen:

  • Zustand der Alu‑Verbundfolie und aller Nahtstellen vor der Versiegelung.
  • Positionierung und Anzahl der eingelegten Trockenmittelbeutel.
  • Zurrpunkte und Kettenschutz an den Kranaufnahmen.

Protokolliert werden sollten dabei Mengen, Foliennummern, Seriennummern der Maschine und die genauen Versiegelungsstellen. Diese Angaben beschleunigen die Schadenabwicklung erheblich, falls am Zielort trotzdem Feuchtigkeit im Hüllraum festgestellt wird, worauf Lipack Solutions in seiner Beschreibung des Verpackungsprozesses hinweist.

Profi-Tipp: Nummerieren Sie jedes Foto mit Datum und Bauteilbezeichnung direkt in der Aufnahme, etwa auf einem Klebezettel. Das erspart später mühsames Zuordnen bei Versicherungsfällen.

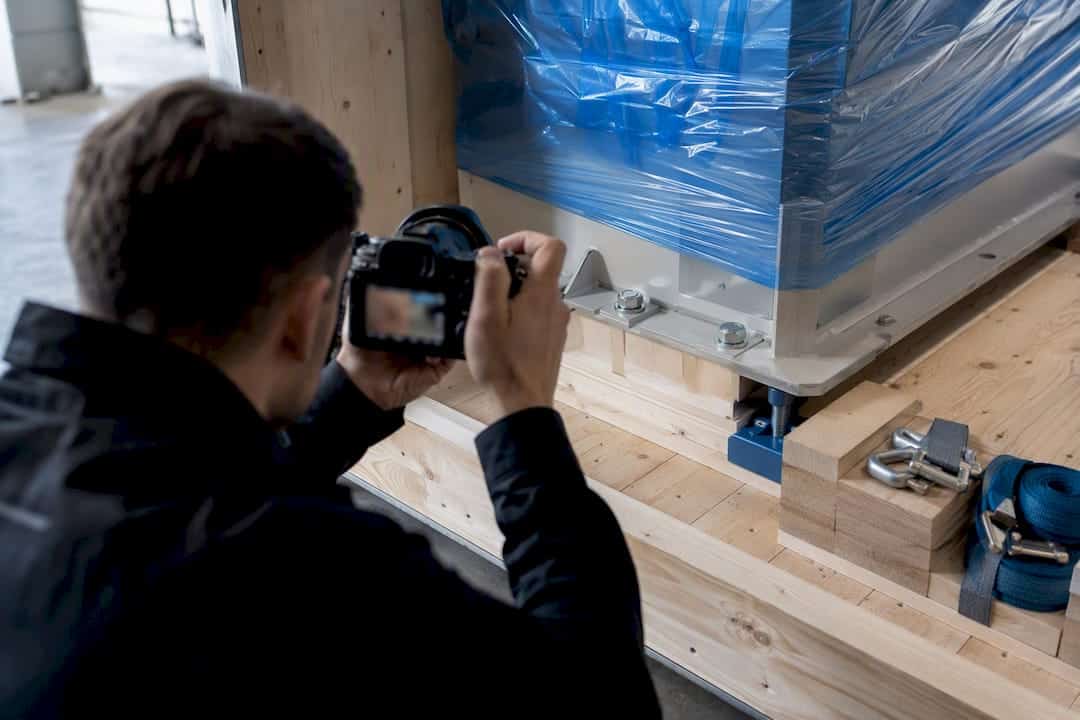

Fachkraft fotografiert geschütztes Maschinenteil

Verpackungsdienstleister für seefeste Maschinenverpackung: Worauf Sie achten sollten

Nicht jeder Anbieter, der Kisten baut, kann auch seefeste Maschinenverpackung liefern. Bevor Sie einen Auftrag vergeben, lohnt sich eine strukturierte Prüfung.

  1. Referenzen mit vergleichbarem Schwergut verlangen, keine allgemeinen Verpackungsbeispiele ohne Gewichts- oder Größenangabe.
  2. Statische Nachweise für den Tragrahmen einfordern, besonders bei Maschinen über zwei Tonnen.
  3. IPPC‑Konformität des verwendeten Holzes schriftlich bestätigen lassen.
  4. Musterverpackung vor der Serienfertigung verlangen, um Passgenauigkeit und Verschlussqualität zu prüfen.

Im Angebot selbst sollten Sie explizit nach der Methode der Trockenmittelberechnung fragen, nach dem Nachweis der Dichtheitsprüfung und nach dem Umfang der Fotodokumentation. Wer hier nur pauschale Kalkulationen ohne Herleitung liefert, oder gar keine Vorserientests anbietet, ist ein Warnsignal. Auch bei der Auswahl einer Spedition für Maschinentransporte gilt: Fehlende Dokumentation im Angebot deutet fast immer auf fehlende Dokumentation in der Ausführung hin.

Publisher‑Perspektive: Praktische Tipps aus Projekterfahrung

Wer bei seefester Verpackung am Trockenmittel spart, spart am falschen Ende. Eine Musterverpackung vor der Serienfertigung zu testen, kostet wenig gegenüber den Folgen eines beschädigten Serienauftrags. Genau diese Reihenfolge entscheidet in der Praxis über Erfolg oder teuren Rückruf.
