Ladungssicherung Schwerlast in Deutschland: 28 auf 4 Gurte mit µ ≥ 0,6

Für Schwertransporte gilt: Die Ladung muss nach den anerkannten Regeln der Technik gesichert werden, maßgeblich nach VDI 2700, in Verbindung mit den Pflichten aus § 22 StVO. In der Praxis bedeutet das eine Kombination aus Kraftschluss und Formschluss, abgestimmt auf Gewicht, Schwerpunkt und Ladefläche, samt geprüften Zurrmitteln und rutschhemmendem Material. Verlader, Fahrer und Halter tragen die Verantwortung gemeinsam. Wer sichert, muss das auch dokumentieren können.

Kurz gesagt:

  • Das Gewicht allein reicht nicht aus, um die Ladungssicherung zu beurteilen; entscheidend ist das Verhältnis zwischen Kraft und Reibung.
  • Bei schwerer Ladung muss der Reibwert mindestens µ 0,4 betragen, um die erforderliche Sicherung mit weniger Gurten zu gewährleisten.
  • Formschluss ist mechanisch stabiler als reine Reibung, erfordert aber mehr Planung und geeignete Ladungsträger.
  • Jährliche Prüfungen und dokumentierte Nachweise sind für die Rechtssicherheit bei Schadensfällen unerlässlich.
  • Moderne technische Regelungen wie VDI 2700 blähen die Anforderungen nicht auf, sondern treiben die Praxis laufend voran.

Inhaltsverzeichnis

Welche gesetzlichen Grundlagen regeln die Ladungssicherung bei Schwerlast?

Die zentrale Vorschrift ist § 22 StVO. Er verpflichtet dazu, Ladung so zu verstauen und zu sichern, dass sie selbst bei Vollbremsung, Ausweichmanövern oder auf schlechter Fahrbahn nicht verrutscht, umfällt oder herabfällt. Der Gesetzestext bleibt bewusst allgemein. Er sagt nicht, wie viele Zurrgurte nötig sind oder welcher Reibwert gilt. Genau hier setzt die VDI 2700 an: Sie gilt als anerkannte Regel der Technik und liefert die technischen Details, auf die sich Polizei, Gerichte und Versicherungen bei Kontrollen und Schadenfällen berufen.

Die Verantwortung verteilt sich auf mehrere Schultern. Der Verlader muss fachgerecht beladen, der Fahrer die Sicherung vor Fahrtantritt prüfen und bei Bedarf nachziehen, der Halter für geeignetes Equipment und geschultes Personal sorgen. Ein Fahrer, der sich auf die Aussage „So wurde es beladen“ verlässt, ist damit nicht automatisch aus der Pflicht entlassen, wie die Rechtsprechung regelmäßig zeigt.

Wichtige Punkte für die Praxis:

Warum reicht das Gewicht allein nicht aus, um Ladung sicher zu verstauen?

Viele Fahrer schätzen die nötige Sicherung nach Bauchgefühl ein, orientiert am Gewicht der Ladung. Das greift zu kurz. Entscheidend ist das Verhältnis zwischen der wirkenden Lastkraft und der Haftreibung zwischen Ladegut und Ladefläche. Verrutschen tritt auf, sobald die tangential wirkende Kraft größer wird als die Reibkraft, ausgedrückt in der einfachen Formel F_Last > µ · F_N.

Der Reibwert µ hängt von den Oberflächen ab: Stahl auf Stahl liegt oft nur bei µ 0,1 bis 0,2, trockenes Holz auf Holz eher bei µ 0,3 bis 0,4. Eine Maschine mit 10 Tonnen Gewicht auf einer glatten Stahlpritsche kann bei einer Bremsverzögerung von 0,8 g bereits eine Kraft von rund 8.000 daN nach vorne entwickeln, deutlich mehr, als die Reibung allein auffangen kann. Zusätzlich verschiebt eine hohe oder außermittige Schwerpunktlage das Kippverhalten in Kurven erheblich, unabhängig vom reinen Gesamtgewicht.

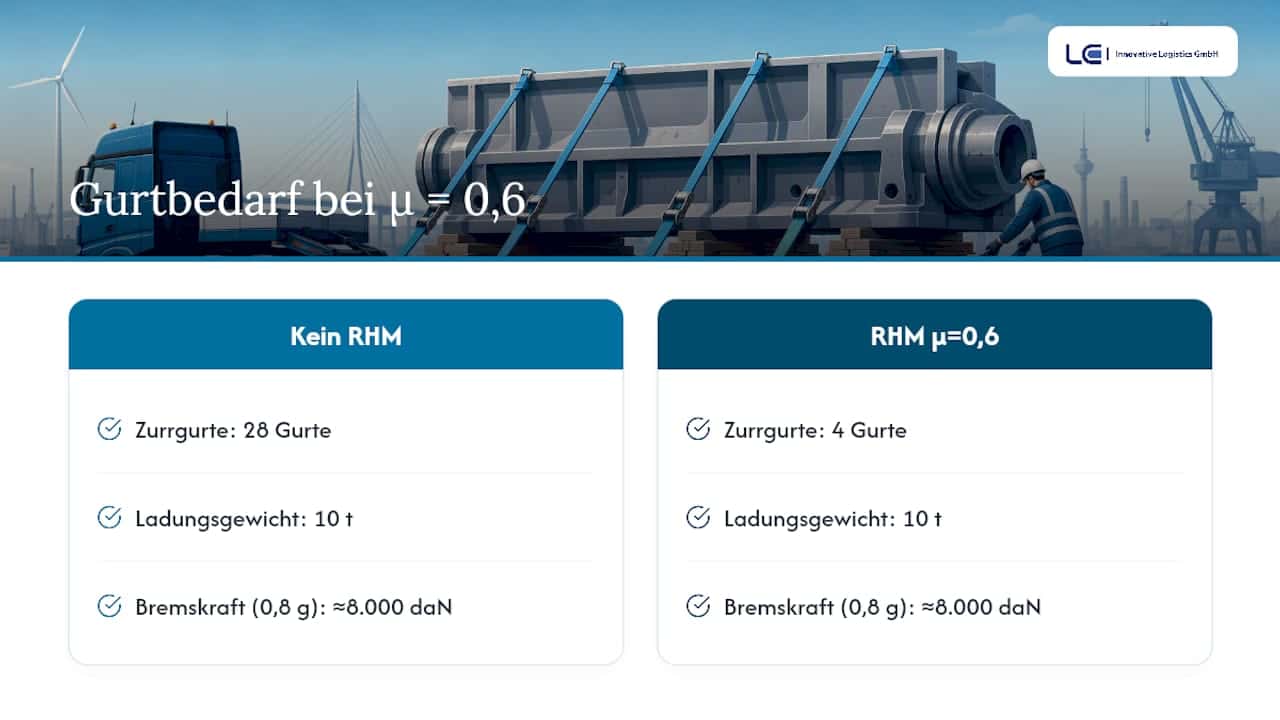

Statistik-Callout: Rutschhemmendes Material kann laut Praxisbeispielen aus dem BGL-Leitfaden Laden und Sichern die Anzahl der benötigten Zurrgurte bei einem RHM-Wert von 0,6 von 28 auf 4 Gurte reduzieren, ein Unterschied, der bei Schwerlast über Stunden Zurrarbeit entscheidet.

Vergleich zwischen 28 und 4 Zurrgurten

Kraftschluss, Formschluss oder beides: Welche Methode passt zur Ladung?

Bei Schwerlast entscheidet nicht die Methode allein, sondern die Kombination, die zur Geometrie und zum Untergrund passt.

  1. Kraftschluss durch Niederzurren: Zurrgurte oder Ketten werden über die Ladung gespannt und erzeugen eine Anpresskraft, die den Reibwert wirksam erhöht. Geeignet für kompakte, stabile Ladungen mit ausreichender Aufstandsfläche, etwa Baumaschinen oder Stahlkomponenten.
  2. Kraftschluss durch Direktzurren: Zurrmittel werden horizontal an tragfähigen Punkten der Ladung und des Fahrzeugs befestigt, ohne primär auf Anpressdruck zu setzen. Das ist bei sehr schweren, formstabilen Bauteilen oft wirksamer als Niederzurren.
  3. Formschluss: Rungen, Keile, Stirnwände oder Anschlagpunkte verhindern Bewegung durch mechanischen Widerstand statt durch Reibung. Bei Tieflader-Transporten von Kränen oder Großmaschinen ist das oft die tragende Sicherungsart.
  4. Kombinierte Sicherung: Bei komplexen Schwertransporten, etwa einer Turbine auf Spezialauflagern, greifen Formschluss und Kraftschluss ineinander. Der Formschluss übernimmt die Grundlast, Zurrmittel fangen Restbewegungen ab.

Profi-Tipp: Prüfen Sie bei jeder Fracht zuerst, ob Formschluss überhaupt möglich ist. Er ist mechanisch belastbarer als reine Reibungssicherung und verzeiht kleinere Fehler beim Zurren eher.

Formschluss hat den Vorteil, dass er weniger von der korrekten Vorspannkraft der Gurte abhängt. Sein Nachteil: Er verlangt geeignete Ladungsträger und mehr Planungsaufwand im Vorfeld, was bei kurzfristigen Schwertransporten nicht immer möglich ist.

Welche Zurrmittel und Antirutschmaterialien sind bei Schwerlast vorgeschrieben?

Zurrgurte eignen sich für mittlere Lasten und flexible Anwendungen, sind leicht zu handhaben und günstig, verschleißen aber schneller unter UV-Einfluss und scharfen Kanten. Zurrketten sind bei sehr hohen Kräften und scharfkantiger Ladung, etwa Stahlträgern oder Maschinenteilen, oft die robustere Wahl, verlangen aber mehr Erfahrung im Umgang und eine passende Ratsche oder Spannvorrichtung.

Für beide Zurrmittel gilt eine Kennzeichnungspflicht: Jeder Gurt und jede Kette muss die zulässige Zugkraft in daN sowie Hersteller- und Prüfangaben tragen. Fehlt diese Kennzeichnung oder ist sie unleserlich, gilt das Zurrmittel als nicht mehr einsetzbar, unabhängig vom optischen Zustand.

Wichtige Praxispunkte zur Auswahl:

  • Zurrpunkte am Fahrzeug müssen eine dokumentierte Belastbarkeit aufweisen, häufig zwischen 2.000 und 5.000 daN je Punkt, abhängig vom Fahrzeugtyp.
  • Ablegereife liegt vor bei Anschnitten, Anschmelzungen, starker Verformung von Kettengliedern oder Korrosion an tragenden Teilen.
  • Antirutschmatten mit einem Gleitreibwert µ ≥ 0,4 gelten als Mindeststandard, Werte ab µ ≥ 0,6 reduzieren den Zurrmittelbedarf deutlich, wie BGL-Tabellen zeigen.
  • Zertifizierungen nach EN 12195-3 für Zurrketten und vergleichbare Normen für Gurte geben Aufschluss über geprüfte Belastungswerte.

Wie berechnet man Vorspannkraft und Anzahl der Zurrmittel korrekt?

Die Berechnung folgt einem festen Schema, das sich mit etwas Übung auch unter Zeitdruck anwenden lässt. Zuerst wird die Gewichtskraft der Ladung in daN ermittelt, grob 1.000 kg entsprechen etwa 981 daN. Danach fließen der vorhandene Reibwert µ zwischen Ladung und Fahrzeugboden, ein Sicherheitsbeiwert und die Anzahl der Sicherungsrichtungen in die Formel ein.

Ein Beispiel verdeutlicht das: Eine 12 Tonnen schwere Baumaschine steht auf einer Stahlpritsche ohne Antirutschmatte, der Reibwert liegt bei nur µ 0,2. Ohne zusätzliche Sicherung würde bereits eine moderate Bremsverzögerung die Maschine verschieben. Mit Direktzurren über tragfähige Anschlagpunkte und einem Zurrwinkel von etwa 45 Grad lässt sich die erforderliche Sicherungskraft auf wenige, aber hochbelastbare Ketten verteilen. Legt man stattdessen eine Antirutschmatte mit µ 0,6 unter, sinkt der Bedarf an Zurrmitteln erheblich, weil ein größerer Teil der Sicherung bereits über Reibung geleistet wird.

Wichtig für die praktische Anwendung:

  • Der Zurrwinkel beeinflusst die wirksame Vorspannkraft direkt: Flache Winkel unter 30 Grad verschenken Wirkung, ideal sind Winkel zwischen 45 und 90 Grad.
  • Die sogenannte STF-Angabe (Standard Tension Force) auf dem Zurrmittel-Etikett gibt die tatsächlich erreichbare Vorspannkraft an, nicht die maximale Zugkraft.
  • Tabellen aus VDI 2700 und dem BGL-Leitfaden liefern für Standardfälle bereits fertige Werte zur Anzahl benötigter Gurte je Gewichtsklasse und Reibwert.

Statistik-Callout: Der Unterschied zwischen ungeschützter Stahlpritsche und Antirutschmatte zeigt sich in BGL-Beispielrechnungen besonders deutlich: 28 Gurte gegenüber 4 Gurten bei sonst identischer Ladung. Wer diese Tabellen als verbindliche Referenz nutzt, statt frei zu schätzen, reduziert das Risiko einer Fehleinschätzung erheblich.

Was gehört auf die Checkliste vor und während der Fahrt?

Vor Fahrtantritt braucht es eine strukturierte Kontrolle, keine improvisierte Sichtprüfung.

  1. Ladungsanordnung auf Schwerpunktlage und gleichmäßige Achslastverteilung prüfen.
  2. Alle Zurrpunkte am Fahrzeug und an der Ladung auf Belastbarkeit und Kennzeichnung kontrollieren.
  3. Zurrmittel auf Ablegereife und korrekte Vorspannkraft prüfen, Ratschen nachziehen.
  4. Begleitpapiere, Sondergenehmigungen und Prüfnachweise für Schwerlast griffbereit halten.

Unterwegs sollte die Sicherung nach etwa 50 Kilometern, nach stärkeren Unebenheiten, nach einer Vollbremsung oder spätestens bei jedem Tankstopp erneut kontrolliert werden. Diese Zwischenkontrollen entscheiden oft, ob sich eine leicht gelockerte Zurrkette rechtzeitig bemerken lässt. Eine strukturierte Abfahrtskontrolle reduziert dieses Risiko systematisch, und Prüfbelege durch befähigte Personen sollten für mindestens ein Jahr dokumentiert bleiben.

Wie setzt Schwertransport normkonforme Ladungssicherung in der Praxis um?

Bei komplexen Maschinentransporten beginnt die Sicherung schon bei der Planung, nicht erst beim Verladen. Ein typischer Ablauf sieht vor: Zunächst wird die Schwerpunktlage der Maschine bestimmt, dann die passende Kombination aus Formschluss über Ladungsträger und ergänzendem Kraftschluss über Ketten ausgewählt. Rutschhemmendes Material kommt konsequent zum Einsatz, um die Anzahl der benötigten Zurrmittel im vertretbaren Rahmen zu halten. Jede Sicherung wird dokumentiert, inklusive Reibwerten, Zurrwinkeln und eingesetzter Zurrmittel.

Diese Vorgehensweise stützt sich auf über 30 Jahre Erfahrung im Schwertransport und lässt sich bei Bedarf auf komplette Kontraktlogistik-Projekte ausweiten, bei denen Lagerung, Wartung und Transport ineinandergreifen.

Was die Praxis oft übersieht

Die meisten Diskussionen über Ladungssicherung drehen sich um Zurrgurte und Winkelberechnungen. Das ist wichtig, aber es ist nicht der Kern des Problems. Der eigentliche Schwachpunkt liegt fast immer bei der Dokumentation, nicht bei der Technik. Firmen investieren in gute Ketten und teure Antirutschmatten, vernachlässigen aber die jährliche Prüfung durch eine befähigte Person und den schriftlichen Nachweis darüber. Im Schadenfall zählt am Ende nicht, ob die Sicherung tatsächlich ausreichend war, sondern ob sich das belegen lässt.

Ein zweiter blinder Fleck: Viele behandeln VDI 2700 als starres Regelwerk, das man einmal lernt und dann abhakt. Tatsächlich ist es ein sich entwickelndes Fachgebiet. Neuere Blätter wie 8.1 mit ihren konkreten Mindest-Gleitreibwerten zeigen, dass sich die Anforderungen verschärfen, nicht lockern. Wer heute noch mit Erfahrungswerten aus vor zehn Jahren arbeitet, sichert womöglich nach einem veralteten Maßstab. Für Entscheider heißt das: Priorität eins ist nicht das nächste Zurrmittel, sondern die Frage, ob die eigene Praxis noch zum aktuellen Stand der Technik passt.

— Rainer
