Kranstellfläche planen: Normwerte, Nachweise und Ausführung im Überblick

Planen Sie Kranstellflächen für Windenergieanlagen grundsätzlich mit Flächenlastnachweisen von 260 kN/m² bei Nabenhöhen bis 152 Meter beziehungsweise 350 bis 400 kN/m² bei größeren Nabenhöhen. Veranlassen Sie parallel ein Baugrundgutachten und fordern Sie beim Kranvermieter den Einsatzplan mit Krangröße, Abstützplatten und Stützlasten an. Erst diese beiden Dokumente machen aus einer Flächenskizze eine belastbare Planungsgrundlage.

Kurz gesagt:

  • Die Planung von Kranstellflächen für Windenergieanlagen erfordert Flächenlastnachweise von 260 kN/m² bei Nabenhöhen bis 152 Meter und bis zu 400 kN/m² bei größeren Anlagen, um die statische Sicherheit zu gewährleisten.
  • Eine umfassende geotechnische Untersuchung inklusive Drucksondierungen, Scherfestigkeits- und Dichtebestimmungen ist Pflicht, um die Tragfähigkeit des Baugrunds gemäß DIN 4017 zuverlässig nachzuweisen.
  • Die Schichtenaufbau der Kranstellfläche umfasst verdichtete Tragschichten aus mindestens 60 Zentimetern Dicke, ergänzt durch Geotextilien, Geogitter und manchmal hydraulische Bindemittel bei schlechten Böden.
  • Für die sichere Dimensionierung der Zufahrtswege und Wendeflächen sind Radien, Breiten und Achslastanforderungen entsprechend der maximale Transporteinheit zu planen, inklusive temporärer Verbreiterungen bei engen Kurven.
  • Eine frühzeitige Abstimmung zwischen Geotechnik, Kranbetreibern und Logistik ist essenziell, um teure Nachbesserungen, Umrüstungen oder kurzfristige Bauverzögerungen zu vermeiden.
Schwertransport
Schwertransporte sicher vorausplanen
LC entwickelt maßgeschneiderte Lösungen für nationale und internationale Schwertransporte, mit präziser Planung und über 30 Jahren Erfahrung.

Schwertransport planen

Inhaltsverzeichnis

Kernanforderungen und Normwerte für Flächenlasten und Achslasten

Die Tragfähigkeit einer Kranstellfläche bemisst sich nicht nach Gefühl, sondern nach klar definierten Lastansätzen, die der Kranbetreiber und der Anlagenhersteller vorgeben. Maßgeblich sind dabei die Nabenhöhe der Anlage und die daraus resultierende Kranklasse.

  • Für Anlagen mit Nabenhöhen bis 152 Meter gilt eine Flächenlast von 260 kN/m² als Bemessungswert.
  • Bei größeren Nabenhöhen steigt die Anforderung auf 350 bis 400 kN/m², weil Schwerlastkrane hier deutlich höhere Stützlasten einleiten.
  • Der Verformungsmodul Ev2 muss je nach Achslast der Transportfahrzeuge und Krankomponenten separat nachgewiesen werden, meist im Bereich von 80 bis 100 MN/m².

Flächenlastwerte von 260 kN/m² bis 400 kN/m² bilden die Bandbreite, in der sich die meisten Kranstellflächen bewegen, wobei die Nabenhöhe über den konkreten Ansatz entscheidet. Temporäre Werte reichen bei kurzen Einsätzen mit leichteren Kranen aus, während dauerhafte Ausführungen bei wiederholter Nutzung oder besonders schweren Kranklassen sinnvoller sind.

Geotechnische Untersuchungen und Nachweispflichten nach DIN 4017

Kranstellflächen für Windenergieanlagen fallen in aller Regel in die Geotechnische Kategorie GK 3, da hohe Lasten auf oft heterogenem Baugrund abgetragen werden müssen. Diese Einstufung verlangt eine deutlich intensivere Erkundung als bei einfachen Baugruben.

  1. Pro Streckenstrang beziehungsweise Stellflächenachse werden mindestens zwei Drucksondierungen ergänzt durch Kleinrammbohrungen durchgeführt.
  2. Im Labor werden undrainierte und drainierte Scherfestigkeit, der Elastizitätsmodul, die Dichte sowie die Konsolidierungsbeiwerte cv und die Durchlässigkeit kf bestimmt.
  3. Auf dieser Datenbasis führt der geotechnische Sachverständige den rechnerischen Nachweis der Grundbruchsicherheit gemäß DIN 4017 gegen Durchstanzen.

Eine reine Sichtprüfung der Bodenoberfläche ersetzt diese Erkundung nicht: weiche, verfüllte Schichten können unter einer scheinbar tragfähigen Deckschicht liegen und werden erst durch Sondierungen erkannt.

Konstruktiver Aufbau und Schichten der Kranstellfläche

Ein praxisbewährter Aufbau sieht eine Tragschicht von rund 60 Zentimetern vor, die lagenweise eingebaut und verdichtet wird, bis der geforderte Ev2-Wert erreicht ist. Auf bindigen oder wassergesättigten Böden lässt sich die Tragfähigkeit oft nur mit zusätzlichen Maßnahmen sicherstellen.

  • Geotextilien trennen Tragschicht und Untergrund und verhindern das Einmischen feiner Bodenpartikel.
  • Geogitter verbessern die Lastverteilung und reduzieren die erforderliche Schichtdicke bei weichem Untergrund.
  • Hydraulische Bindemittel wie Kalk oder Zement kommen bei wiederholter Nutzung oder besonders ungünstigen Böden zum Einsatz.
  • Abstützplatten des Kranbetreibers müssen lückenlos aufliegen, Überlappungen und Ebenheitsabweichungen sind vorab mit dem Kranvermieter abzustimmen.

Profi-Tipp: Prüfen Sie die Ebenheit der fertigen Tragschicht mit einer Messlatte, bevor die Abstützplatten aufgelegt werden, denn punktuelle Hohllagen fallen erst unter Last auf.

Geometrische Vorgaben und Beispielmaße für Kranstellflächen

Die genauen Abmessungen einer Kranstellfläche hängen vom Kranmodell und den Herstellervorgaben der Windenergieanlage ab, doch einige Werte wiederholen sich in nahezu jedem Projekt.

BauteilBeispielmaßAnforderung
Kranstellfläche (Hauptkran)nach Einsatzplan des Vermieterstragfähiger, ebener Untergrund
Autokran, kleine Einsätzerund 8 × 12 MeterFaustwert, verbindlich ist der Einsatzplan
Gefälle der Stellfläche0 % bis unter 2 %horizontale Ausrichtung für Abstützplatten

Die 8 × 12 Meter für kleinere Autokraneinsätze sind eine Orientierungsgröße, keine feste Regel: Großkrane für Nabenhöhen über 100 Meter benötigen deutlich größere Flächen samt separater Ablageflächen für Rotorblätter und Turmsegmente. Verbindlich bleibt in jedem Fall der Einsatzplan des Kranvermieters. Mindestabstände zu Böschungen und Gräben werden projektspezifisch festgelegt, ebenso die genaue Lage der Auslegermontagefläche.

Zuwegungen, Kurvenradien und Wendeflächen richtig dimensionieren

Die Zufahrt zur Kranstellfläche entscheidet mit darüber, ob Schwertransporte ohne Nachrüstung ankommen. Kurvenradien, Ausweichbuchten und Achslasten der Wege müssen daher schon in der Planungsphase feststehen.

  1. Ausweichbuchten werden üblicherweise mit rund 20 mal 4 Metern angelegt, damit sich Lang- und Schwertransporte begegnen können.
  2. Wendeflächen erhalten Radien, die auf die längsten anzuliefernden Bauteile, insbesondere Rotorblätter und Turmsegmente, abgestimmt sind.
  3. Die Achslastanforderungen der Zuwegung entsprechen den Vorgaben für die Kranstellfläche selbst, weil auch die Transportfahrzeuge hohe Punktlasten einleiten.
  4. Temporäre Verbreiterungen an engen Kurven und Rampen zu Fundamenten werden in die Flächenplanung integriert, statt sie erst während der Bauausführung zu improvisieren.

Temporäre und dauerhafte Ausführung im Vergleich

Nicht jede Kranstellfläche muss dauerhaft angelegt sein. Bei einmaligen Errichtungseinsätzen reichen temporäre Plattensysteme häufig aus und sparen Material sowie Kosten.

  • Dauerhafte Ausführungen lohnen sich bei wiederkehrenden Servicefällen, etwa für spätere Reparaturen oder Generatorwechsel.
  • Rampen zum Fundament benötigen eine begrenzte Neigung und ausreichende Tragfähigkeit, damit Kranfahrzeuge sicher an- und abfahren können.
  • Wer die Flächenmaße zu knapp kalkuliert, riskiert kurzfristige Umrüstungen auf teurere Krantechnik und damit spürbare Mehrkosten und Terminverzug.

Arbeitsschutz, Baustellenverordnung und Koordination der Beteiligten

Kranstellflächen entstehen nicht im rechtsfreien Raum. Die Baustellenverordnung verpflichtet Bauherren, Arbeitsschutzbelange bereits in der Planungsphase zu berücksichtigen, nicht erst während der Bauausführung.

  • Bei umfangreicheren Baustellen ist ein SiGePlan zu erstellen und ein Koordinator zu bestellen.
  • Die Unterrichtung der Beteiligten muss Angaben zu Kranstellflächen, Zuwegungen und besonderen Gefährdungen enthalten.
  • Geotechniker, Kranbetreiber und Logistikverantwortliche stimmen ihre Angaben gegenseitig ab, damit Einsatzplan und Baugrundgutachten zusammenpassen.

Die Baustellenverordnung und SiGePlan-Pflicht gelten unabhängig von der Anlagengröße, sobald mehrere Gewerke gleichzeitig auf der Fläche arbeiten, und verlangen eine dokumentierte Koordination statt loser Absprachen.

Praxis-Checkliste für Planung, Abklärung und Abnahme

Vor Baubeginn lohnt sich eine kurze, aber vollständige Prüfliste, damit keine Unterlage in letzter Minute fehlt.

  1. Einsatzplan des Kranvermieters mit Krangröße, Abstützplatten und Stützlasten anfordern.
  2. Baugrundgutachten inklusive Lage- und Höhenmodell der geplanten Fläche einholen.
  3. Vor Ort Drucksondierungen, Bohrungen und eine Ebenheitsprüfung durchführen und auf Hohlräume kontrollieren.
  4. Freigabe der Fläche durch Geotechniker und Kranbetreiber gemeinsam einholen, nicht getrennt.
  5. Wiederherstellungsmaßnahmen nach Rückbau dokumentieren, insbesondere bei temporären Flächen.

Profi-Tipp: Legen Sie die Freigabeprotokolle von Geotechniker und Kranbetreiber in einer gemeinsamen Projektakte ab, damit spätere Servicefälle auf dieselbe Datenbasis zugreifen können.

Eine ausführlichere Vorgehensweise für den Kraneinsatz selbst findet sich im Leitfaden zum Schwerlastkran-Einsatz.

Praxiserfahrung aus über 30 Jahren Schwertransport

LC ist seit über 30 Jahren als Dienstleister im Schwertransport und in der Kontraktlogistik tätig und begleitet Projekte, in denen Kranstellflächen, Zuwegungen und Transportwege aufeinander abgestimmt werden müssen. Die konkrete Leistung umfasst Einsatzplanung, die Bereitstellung von Autokranen samt Plattenlogistik sowie die Koordination mit Geotechnikern und Baustellenverantwortlichen. Ein schlankes Management in Kombination mit modernster Ausstattung sorgt dafür, dass Einsatzpläne und Flächenfreigaben ohne unnötige Reibungsverluste zusammenkommen.

Entwässerung als Bestandteil der Kranstellflächenplanung

Wasser ist einer der zuverlässigsten Gegner einer tragfähigen Kranstellfläche. Ein Gefälle von 0 bis knapp unter 2 Prozent verhindert stehende Nässe, ohne die Ebenheit zu gefährden, die Abstützplatten benötigen. Ohne funktionierende Entwässerung sinkt der Ev2-Wert der Tragschicht innerhalb kurzer Zeit, weil Wasser in die Kapillaren des Tragschichtmaterials eindringt und die Verdichtung aufweicht.

In der Praxis bedeutet das: Randgräben oder flache Entwässerungsrinnen entlang der Stellflächenkanten leiten Oberflächenwasser gezielt ab, statt es in der Fläche versickern zu lassen. Bei bindigen Böden mit geringer Durchlässigkeit reicht ein reines Gefälle oft nicht aus, hier helfen Drainageschichten aus grobkörnigem Material unterhalb der Tragschicht. Wetterereignisse während der Bauzeit, insbesondere länger anhaltender Regen, können die Tragfähigkeit einer fertigen Fläche binnen Stunden verändern, weshalb eine Entwässerung nicht als optionales Extra, sondern als Teil der statischen Sicherheit zu betrachten ist.

Entwässerungsrinne neben verdichteter Tragschicht angelegt

Wo die Kranstellfläche an ein Fundament grenzt, ist besondere Sorgfalt gefragt: Verfüllungen hinter dem Fundament gelten als kritische Schwachstelle, weil sie oft schlechter verdichtet sind als die umgebende Tragschicht und dort Wasser eher stehen bleibt. Eine gezielte Abdichtung oder ein leichtes Gegengefälle in diesem Bereich verhindert, dass sich hier über die Nutzungsdauer Setzungen bilden.

Materialwahl und Oberflächenbeschaffenheit je nach Nutzung

Welches Material für die Tragschicht sinnvoll ist, hängt stark davon ab, wie oft und wie lange die Fläche belastet wird. Für einmalige Errichtungseinsätze reicht in vielen Fällen ungebundenes, gut abgestuftes Schottermaterial, das lagenweise verdichtet wird, bis der geforderte Verformungsmodul erreicht ist.

Bei wiederholter Nutzung, etwa wenn dieselbe Fläche für spätere Wartungseinsätze oder einen Komponentenaustausch erneut befahren werden soll, lohnt sich der Zusatz hydraulischer Bindemittel wie Kalk oder Zement. Diese Stabilisierung erhöht die Tragfähigkeit dauerhaft und macht die Fläche unempfindlicher gegen Witterungseinflüsse, verursacht dafür aber höhere Kosten und einen längeren Vorlauf bis zur Belastbarkeit.

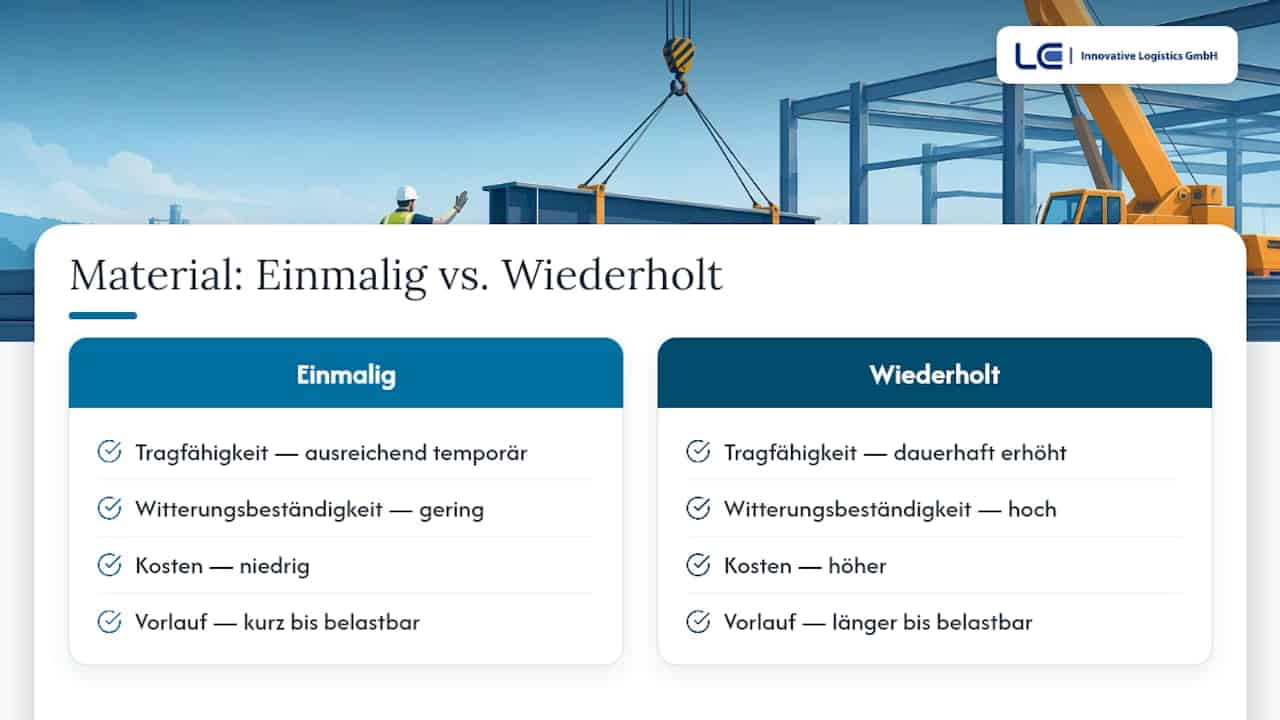

Vergleich verschiedener Materialien anhand ihrer Lebensdauer

Die Oberflächenbeschaffenheit selbst muss zur Nutzung passen: Für Abstützplatten ist eine ebene, verdichtete Deckschicht ohne größere Körnung entscheidend, damit Punktlasten gleichmäßig eingeleitet werden. Für Zuwegungen und Rangierbereiche darf die Oberfläche etwas gröber ausfallen, solange sie den geforderten Ev2-Wert für die Achslasten der Transportfahrzeuge erreicht. Geotextilien und Geogitter kommen dort zum Einsatz, wo der Untergrund bindig oder wassergesättigt ist und eine reine Materialverdichtung nicht ausreicht, um die geforderte Tragfähigkeit dauerhaft zu halten.

Statische Berechnung und Dokumentation der Kranstellfläche

Die statische Berechnung einer Kranstellfläche beruht auf denselben Kennwerten, die im Baugrundgutachten erhoben wurden: Scherfestigkeit, Elastizitätsmodul, Dichte und die Konsolidierungsbeiwerte des Bodens. Auf dieser Grundlage führt der geotechnische Sachverständige den Nachweis der Grundbruchsicherheit gegen Durchstanzen, bei dem die Flächenlast aus dem Einsatzplan des Kranbetreibers den Bemessungswerten aus DIN 4017 gegenübergestellt wird.

Wichtig für die Dokumentation ist, dass Kranstellfläche und Fundament als eine Lasteinheit betrachtet werden, nicht als zwei getrennte Bauteile. Die Lastausbreitung unter der Stellfläche überlagert sich mit der Lastabtragung des Fundaments, und genau in diesem Übergangsbereich treten die meisten Nachbesserungen auf, wenn die Berechnung zu isoliert geführt wurde.

Für die Übergabe an Bauherren und Kranbetreiber gehört in die Dokumentation:

  • der rechnerische Nachweis der Grundbruchsicherheit mit den zugrunde gelegten Kennwerten,
  • die Freigabeprotokolle von Geotechniker und Kranbetreiber,
  • eine Lageskizze mit den tatsächlich ausgeführten Schichtdicken und Materialien,
  • gegebenenfalls der Nachweis über eingesetzte Stabilisierungsmaßnahmen wie hydraulische Bindemittel.

Diese Unterlagen sind nicht nur für die Bauabnahme relevant. Bei späteren Servicefällen, wenn dieselbe Fläche erneut befahren wird, ersetzt eine vollständige Dokumentation oft eine erneute geotechnische Untersuchung.

Sicherheitsabstände zu Bauwerken und Versorgungsleitungen

Eine Kranstellfläche wirkt nicht isoliert. Benachbarte Bauwerke, Freileitungen und unterirdische Versorgungsleitungen setzen der Flächenplanung Grenzen, die früh im Prozess geklärt werden müssen, statt erst beim Aufbau der Abstützplatten aufzufallen.

Der Mindestabstand zu bestehenden Gebäuden richtet sich nach dem Arbeitsradius des Krans und der Fallhöhe der zu montierenden Bauteile, sodass eine pauschale Zahl wenig hilft, ohne den konkreten Kranausleger zu kennen. Deutlich konkreter lassen sich Abstände zu erdverlegten Leitungen festlegen: Gas-, Wasser- und Stromleitungen unter der geplanten Stellfläche müssen vor Baubeginn lagemäßig erfasst werden, weil die hohen Flächenlasten von 260 bis 400 kN/m² Leitungen beschädigen können, die für deutlich geringere Auflasten ausgelegt wurden.

Freileitungen in der Nähe der Kranstellfläche erfordern zusätzlich eine Abstimmung mit dem Netzbetreiber über Sicherheitsabstände zum Kranausleger, da hier neben der statischen Last auch elektrische Sicherheitsabstände greifen. Wo Abstände nicht eingehalten werden können, bleibt oft nur die Verlegung der Stellfläche oder eine vorübergehende Freischaltung der Leitung, beides mit entsprechendem Vorlauf in der Terminplanung.

Was bei der Kranstellflächenplanung häufig unterschätzt wird

Die technischen Normwerte für Kranstellflächen sind gut dokumentiert, doch in der Praxis scheitern Projekte seltener an den Zahlen selbst als an der Reihenfolge, in der sie abgearbeitet werden. Viele Planungsteams bestellen den Kran, bevor das Baugrundgutachten vorliegt, und geraten dann in die Situation, dass die tatsächliche Bodentragfähigkeit nicht zur gebuchten Krangröße passt.

Unterschätzt wird auch der Übergangsbereich zwischen Kranstellfläche und Fundament. Die meisten Nachbesserungen entstehen nicht in der Flächenmitte, sondern dort, wo Verfüllungen hinter dem Fundament schlechter verdichtet sind als die umgebende Tragschicht. Wer diesen Bereich separat prüft, statt ihn pauschal mit der restlichen Fläche zu bewerten, spart sich spätere Setzungsschäden.

Und schließlich wird die Abstimmung zwischen Geotechniker, Kranbetreiber und Logistikverantwortlichen oft als Formalität behandelt, obwohl sie der eigentliche Hebel für ein reibungsloses Projekt ist. Wer diese drei Parteien früh an einen Tisch bringt, statt Informationen nacheinander weiterzureichen, vermeidet die teuersten Fehler: kurzfristige Umrüstungen auf größere Krantechnik, weil die Fläche zu spät als unzureichend erkannt wurde.

— Rainer

Wie LC Sie bei der Kranstellflächenplanung unterstützt

Wer Kranstellflächen für Windenergieprojekte plant, profitiert von der Koordination von Einsatzplanung, Kranbereitstellung und Baustellenkoordination aus einer Hand, statt drei Ansprechpartner einzeln zu managen.

Schwertransport

  • Einsatzplanung mit Kranklassen, Abstützplatten und Stützlasten.
  • Bereitstellung von Autokranen samt Plattenlogistik.
  • Koordination mit Geotechnikern und Baustellenverantwortlichen während der Planungsphase.

Wer für ein anstehendes Windenergieprojekt einen verlässlichen Partner für Kranlogistik sucht, findet auf der Leistungsseite Autokrane den passenden Einstieg für eine konkrete Projektbesprechung.

Weiterführende Normen und Leitfäden zur Kranstellfläche

Für die vertiefte Nachweisführung lohnt sich ein Blick in die Anforderungen an Baugrundgutachten sowie in die Herstellerleitfäden zu Beispielmaßen für Kranstellflächen und Rampen.

Quellen

FAQ

Wie viel Fläche wird für ein Windrad benötigt?

Die benötigte Fläche hängt von der Krangröße und der Nabenhöhe der Anlage ab und wird im Einsatzplan des Kranvermieters festgelegt. Kleinere Autokraneinsätze kommen oft mit rund 8 mal 12 Metern aus, während Großkrane für hohe Nabenhöhen deutlich größere Stellflächen samt separater Ablageflächen benötigen.

Wie viel Beton braucht man für ein Windrad?

Die Betonmenge für das Fundament hängt von der Anlagengröße, dem Bodenaufbau und der statischen Berechnung des Einzelprojekts ab und ist öffentlich nicht als Pauschalwert angegeben. Verbindliche Angaben liefert erst die statische Berechnung des Fundaments durch den zuständigen Ingenieur.

Wie hoch ist der Flächenbedarf einer Windkraftanlage?

Der Flächenbedarf setzt sich aus der eigentlichen Kranstellfläche, den Zuwegungen und den Lagerflächen für Rotorblätter und Turmsegmente zusammen. Die Kranstellfläche selbst muss Flächenlasten von 260 kN/m² bei Nabenhöhen bis 152 Meter oder 350 bis 400 kN/m² bei größeren Anlagen aufnehmen können.

Wie ist eine Windkraftanlage aufgebaut?

Eine Windkraftanlage besteht aus dem Fundament, dem Turm, der Gondel mit Generator und Getriebe sowie dem Rotor mit den Rotorblättern. Für die Montage dieser Komponenten ist eine tragfähige Kranstellfläche direkt neben dem Fundament erforderlich, deren Dimensionierung sich nach der jeweiligen Kranklasse richtet.
